BACnet IP vs MS/TP vs EnOcean – in der Gebäudeautomation sind BACnet und EnOcean weniger Konkurrenten als vielmehr einander ergänzende Akteure. BACnet/IP und BACnet MS/TP bilden die strukturierten Rückgratsprachen des Gebäudes, während EnOcean das diskrete, drahtlose Flüstern auf Raumebene darstellt. Wer versteht, worin sich diese Protokolle unterscheiden – und wie sie zusammenwirken –, legt den Grundstein für ein widerstandsfähiges, flexibles und zeitgemäßes Gebäudeautomationssystem.
BACnet/IP, BACnet MS/TP und EnOcean verständlich erklärt

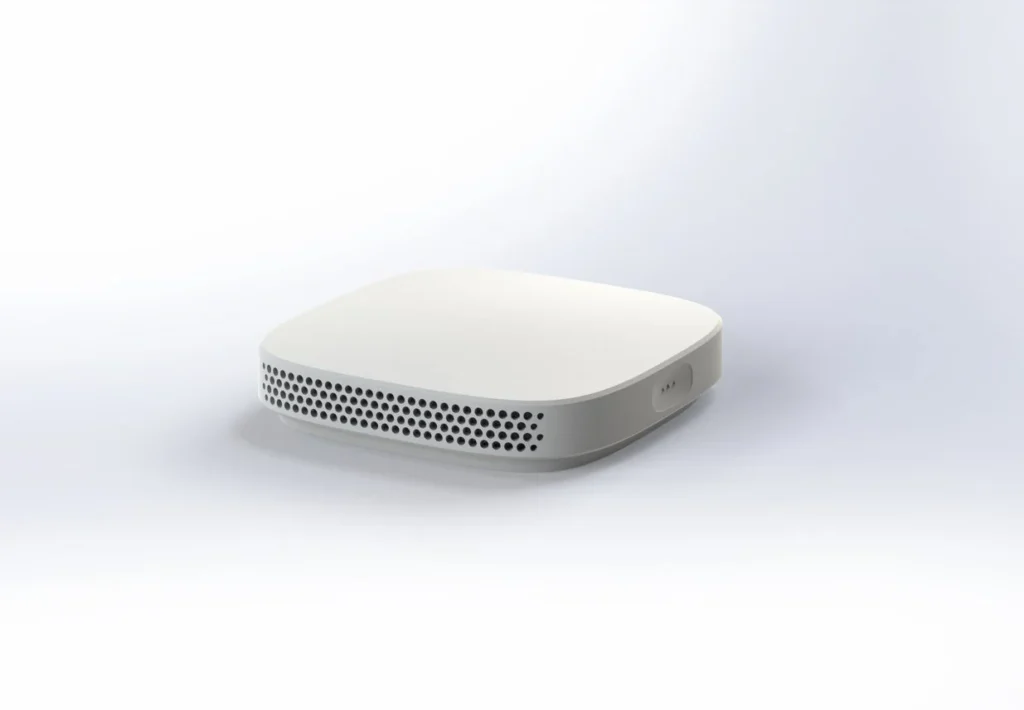

BACnet (Building Automation and Control Network) ist ein offener Standard, der eigens für die Gebäudeautomation und ‑regelung entwickelt wurde. Zwei Transportvarianten dominieren: BACnet/IP und BACnet MS/TP. Beide teilen dasselbe Datenmodell (BACnet‑Objekte, ‑Eigenschaften, ‑Dienste), nutzen jedoch unterschiedliche physikalische und Netzwerkschichten (z. B. BACnet‑Sensoren).
EnOcean hingegen ist ein drahtloses Protokoll, das auf extrem niedrigen Energieverbrauch und Energy Harvesting (Energiegewinnung aus der Umgebung) ausgelegt ist. Viele EnOcean‑Geräte versorgen sich selbst – aus Bewegung, Licht oder kleinen Temperaturdifferenzen. Damit eignen sie sich ideal als batteriefreie Sensoren und Schalter in Büros, bei Nachrüstungen und in dynamischen Räumen, in denen das Verlegen von Kabeln zu jedem einzelnen Punkt unpraktisch oder zu kostspielig wäre.
BACnet/IP vs. BACnet MS/TP vs. EnOcean im Überblick
Die drei Technologien ordnen sich in unterschiedliche Schichten des Gebäudeautomations‑Stacks ein. BACnet/IP ist das schnelle, IP‑basierte Rückgrat; BACnet MS/TP der kosteneffektive Bus für lokale Netzwerke; EnOcean der drahtlose Rand (Edge) für Raumgeräte.
Wie sich BACnet/IP in das Gebäude einfügt
BACnet/IP nutzt Standard‑Ethernet und IP‑Netzwerke, was bedeutet, dass es auf derselben strukturierten Verkabelung und Switching‑Infrastruktur laufen kann, die auch die IT‑Systeme bedient. Daraus ergeben sich mehrere klare Stärken: Es unterstützt hohe Bandbreite und große Gerätezahlen und eignet sich daher für Campus‑Anlagen, Hochhäuser, Krankenhäuser, Flughäfen und verteilte Gebäudeportfolios.
Da es auf IP basiert, harmoniert BACnet/IP hervorragend mit modernen Werkzeugen, Diagnosetools und Cybersecurity‑Konzepten. Netzwerküberwachung, VLANs, Routing, VPNs und Firewalls lassen sich nutzen, um den Datenverkehr zu formen und abzusichern. Das ist besonders wertvoll, wenn Gebäudeautomationsdaten das lokale Netzwerk verlassen müssen – etwa für Fernüberwachung oder Cloud‑Analysen. Kurz gesagt: BACnet/IP ist die natürliche Wahl für die Backbone‑Schicht, in der Leistung und Skalierbarkeit zählen.
Wo BACnet MS/TP nach wie vor seinen Platz hat
BACnet MS/TP (Master‑Slave/Token‑Passing) arbeitet über RS‑485‑Zweidrahtverkabelung. Geräte teilen sich einen gemeinsamen Bus und kommunizieren abwechselnd, koordiniert durch ein Token‑Passing‑Verfahren. Es ist langsamer und weniger skalierbar als BACnet/IP, bringt jedoch eigene Vorteile mit.
Erstens ist RS‑485 einfach und kosteneffektiv. Ein einziges Kabel lässt sich zwischen mehreren Geräten in Reihe schalten (Daisy‑Chain), was Material‑ und Installationskosten in kleinen bis mittleren Gebäuden oder lokal begrenzten Zonen senkt. Zweitens sind MS/TP‑Netzwerke von Natur aus lokal und isoliert. Sie „schwappen” nicht ohne Weiteres in die IT‑Welt über, was die Cybersecurity‑Exposition verringern kann, solange der Bus physisch auf Technikräume und Schaltschränke beschränkt bleibt.
In vielen Projekten wird BACnet MS/TP eingesetzt, um Etagenregler, Gebläsekonvektoren (Fan‑Coils), variable Volumenstromregler (VAVs) oder kleinere Anlagengeräte anzubinden, die ihre Daten dann über BACnet/IP auf die Leitebene konzentrieren. Dieser hybride Ansatz stimmt Kosten und Leistung auf den tatsächlichen Bedarf ab: IP dort, wo Skalierbarkeit und Geschwindigkeit gefragt sind, MS/TP dort, wo ein einfacher gemeinsamer Bus genügt.
EnOcean am Rand des Raums
Während die BACnet‑Varianten die drahtgebundene Kommunikation zwischen Reglern und Systemen übernehmen, konzentriert sich EnOcean auf den drahtlosen Rand (Wireless Edge). EnOcean‑Geräte glänzen dort, wo das Verlegen neuer Kabel entweder störend oder unverhältnismäßig teuer wäre.
Eine typische EnOcean‑Installation umfasst batteriefreie Wandschalter, Präsenzmelder, Temperatursensoren sowie Fenster‑ oder Türkontakte. Diese Geräte gewinnen gerade genug Energie aus ihrer Umgebung – ein Tastendruck, Raumlicht oder ein kleiner Temperaturgradient –, um kompakte Funktelegramme zu senden. Ein Gateway empfängt diese Telegramme und bildet sie auf BACnet‑Datenpunkte ab, sodass das Gebäudemanagementsystem (BMS) sie wie jeden anderen Sensor behandeln kann.
Das Ergebnis ist ein System, in dem Geräte auf Raumebene mit minimalem Aufwand verschoben, ergänzt oder umkonfiguriert werden können. Muss eine Büroetage neu zoniert oder ein Besprechungsraum in einen Kollaborationsbereich umgewandelt werden? EnOcean‑Geräte ziehen mit dem Mobiliar um, während die BACnet/IP‑ und BACnet MS/TP‑Verkabelung im Hintergrund unangetastet bleibt.
Installation und Inbetriebnahme: Kabel vs. Funk
Aus Installationssicht bringt jede Technologie eigene Anforderungen mit sich.
BACnet/IP setzt auf strukturierte IP‑Vernetzung: Ethernet‑Kabel, Switches und häufig eine enge Abstimmung mit IT‑Teams. In modernen Gebäuden ist diese Infrastruktur oft bereits vorhanden, was BACnet/IP äußerst attraktiv macht. Allerdings erfordert es auch die Einhaltung von IP‑Adressierung, Segmentierung und Sicherheitsrichtlinien, was den Planungs‑ und Inbetriebnahmeaufwand erhöht.
BACnet MS/TP ist im Vergleich ein einfacher Zweidrahtbus. Geräte werden logisch adressiert, und Installateure verbinden sie entlang des RS‑485‑Strangs in Reihe. Das hält Material und Topologie übersichtlich, erfordert aber gute Praxis: korrekte Terminierung, Einhaltung der maximalen Segmentlänge sowie sorgfältige Beachtung der Buslast und Erdung. Ein einziges falsch verdrahtetes oder defektes Gerät kann mehrere andere auf derselben Kette beeinträchtigen.
EnOcean umgeht sowohl Strom‑ als auch Kommunikationskabel auf der Feldgeräteebene. Die Installation beschränkt sich oft darauf, das Gerät zu montieren und es in ein Gateway oder einen Regler einzulernen (Teach‑In). Das beschleunigt Mieterausbauten und Nachrüstungen erheblich. Dafür rückt die HF‑Planung (Funkplanung) in den Mittelpunkt: Es muss sichergestellt werden, dass Sensoren in Reichweite liegen, nicht durch Metall oder Beton stark abgeschirmt werden und die Gerätezahl pro Gateway für die gewünschte Leistung angemessen ist.
Datenmodelle und Verhalten
BACnet/IP und BACnet MS/TP teilen dasselbe BACnet‑Objektmodell. Jeder Messwert, Ausgangsbefehl, Zeitplan, Alarm oder Trend wird als Objekt mit Eigenschaften wie Gegenwartswert (Present Value), Einheiten, Grenzwerten, Prioritäten und Alarmzuständen abgebildet. Dies bietet eine reichhaltige und strukturierte Sicht auf das Gebäude, die übergeordnete Software herstellerübergreifend einheitlich interpretieren und visualisieren kann.
EnOcean‑Nachrichten sind wesentlich kompakter. Jede Übertragung enthält einen kleinen Satz von Bits, die einen Zustand oder Wert repräsentieren – beispielsweise das Betätigen eines Wippschalters, das Öffnen eines Kontakts oder einen Temperaturmesswert. Gateways interpretieren diese Nutzlast und übersetzen sie in das entsprechende BACnet‑Objekt. Diese Mapping‑Schicht (Zuordnungsschicht) ist entscheidend: Sie verwandelt minimale, energieeffiziente Funktelegramme in vollwertige Datenpunkte im BACnet‑Universum.
In der Praxis „weiß” das Gebäudemanagementsystem unter Umständen gar nicht, welches Protokoll am Rand verwendet wurde. Es sieht schlicht einen BACnet‑Datenpunkt. Der Unterschied liegt darin, wie dieser Punkt physisch realisiert ist: drahtgebunden über BACnet/IP oder BACnet MS/TP – oder drahtlos über EnOcean.
Zuverlässigkeit, Sicherheit und Grenzen
Jede Technologie bringt eigene Stärken und Einschränkungen mit sich.
BACnet/IP kann schnelle, skalierbare und flexible Kommunikation liefern, muss aber – da es auf IP‑Netzwerken operiert – wie jeder andere kritische Netzwerkdienst behandelt werden. Richtige Segmentierung, Firewalling und sicherer Fernzugriff sind unerlässlich, um unbefugten Zugang oder versehentliche Störungen zu verhindern. Eine Fehlkonfiguration auf der Netzwerkebene kann ganze Segmente eines BACnet/IP‑Systems beeinträchtigen.
BACnet MS/TP ist tendenziell stärker eingegrenzt, da RS‑485‑Busse physisch auf ein Gebäude oder einen Gebäudeteil beschränkt sind. Allerdings ist MS/TP langsamer und empfindlicher gegenüber Verdrahtungsproblemen. Ein schlecht terminiertes oder fehlerhaftes Gerät kann den Token‑Passing‑Prozess blockieren und zu träger oder instabiler Kommunikation führen. Die Fehlersuche erfordert mitunter den Gang von Gerät zu Gerät entlang des Busses.
Die drahtlose Natur von EnOcean bringt Freiheit von Kabeln, aber auch Empfindlichkeit gegenüber Funkbedingungen mit sich. Dicke Wände, Metall oder dichte Strukturen können Signale blockieren oder abschwächen. Als energiesparendes System ist EnOcean nicht für große Datenmengen oder hohe Nachrichtenfrequenzen konzipiert; es ist auf kleine, ereignisbasierte Nachrichten optimiert. Darüber hinaus sind Energy‑Harvesting‑Geräte darauf angewiesen, dass ausreichend Umgebungsenergie vorhanden ist – geringe Lichtstärke oder wenig Bewegung können Platzierung und Verhalten einschränken.
Typische Einsatzfelder und Verbreitung
BACnet/IP eignet sich naturgemäß für große und komplexe Gebäude, Liegenschaften mit mehreren Gebäuden und Umgebungen, in denen die Gebäudeautomation eng mit IT und Cloud‑Diensten verzahnt sein muss. Es wird weitverbreitet für Hauptregler, Integrationspanels und übergeordnete Server eingesetzt und dient als zentrales Nervensystem des Gebäudes.
BACnet MS/TP ist in kleinen bis mittleren Gebäuden und als lokaler Feldbus in Teilsystemen verbreitet. Es wird häufig dort gewählt, wo Kosten und Einfachheit schwerer wiegen als Geschwindigkeit und die Geräteanzahl pro Segment überschaubar bleibt. Regler stellen dabei oft BACnet/IP nach oben bereit, während sie mit lokalen Feldgeräten über BACnet MS/TP kommunizieren.
EnOcean hat sich besonders in Büros, Nachrüstungen, Mieterausbauten, Modulbauten und denkmalgeschützten Gebäuden etabliert, wo minimale Störung Priorität hat. Drahtlose, batteriefreie EnOcean‑Sensoren und ‑Schalter sind vor allem dort attraktiv, wo sich Pläne häufig ändern oder sichtbare Verkabelung unerwünscht ist.
Zukunftsausblick: Hybridarchitekturen als Planungsprinzip
Die Zukunft der Gebäudeautomation besteht nicht darin, einen einzigen „Gewinner” zu küren, sondern die richtige Mischung zusammenzustellen. BACnet/IP wird voraussichtlich das dominierende Rückgrat für größere und stärker vernetzte Liegenschaften bleiben. BACnet MS/TP wird weiterhin als kosteneffektiver, lokaler Bus für Feldgeräte dienen, wo seine Einschränkungen akzeptabel sind.
EnOcean wird zunehmend den agilen, nutzernahen Rand besetzen und flexible, wartungsarme Sensorik und Steuerung in Räumen und Zonen bereitstellen. Wer Systeme bewusst so entwirft, dass BACnet/IP, BACnet MS/TP und EnOcean jeweils auf ihrer natürlichen Schicht arbeiten, schafft Gebäude, die sich leichter erweitern, absichern und anpassen lassen – auch wenn sich Nutzung und Belegungsmuster im Laufe der Zeit verändern.
