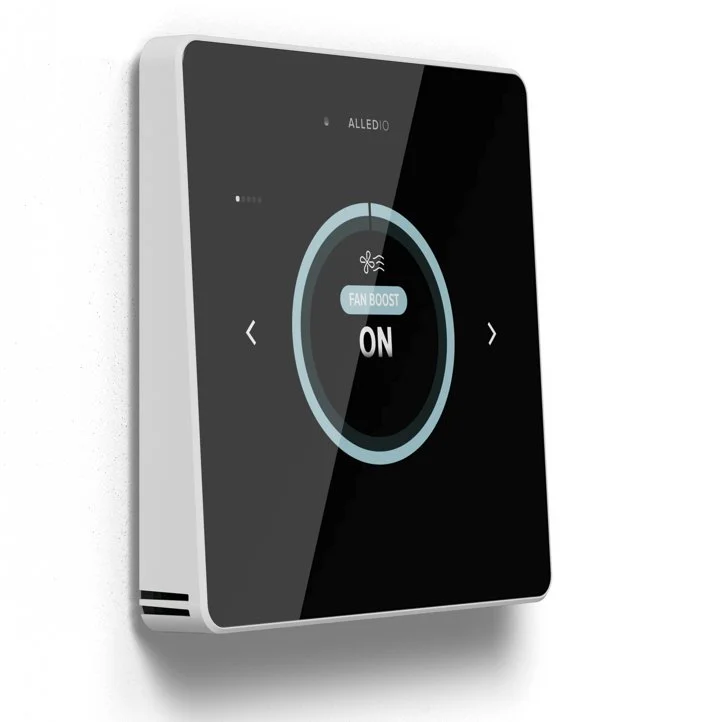

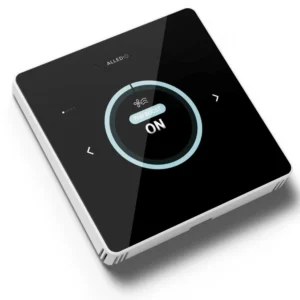

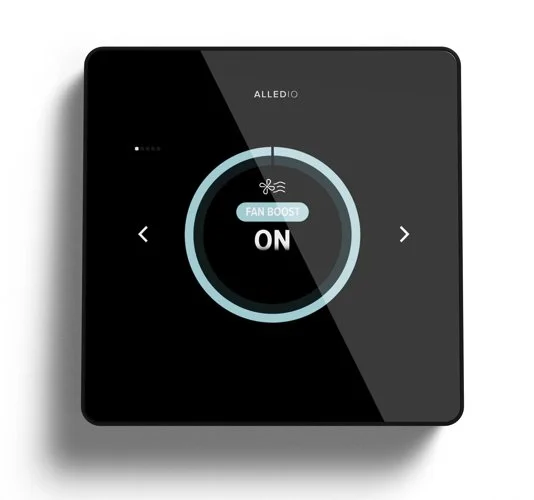

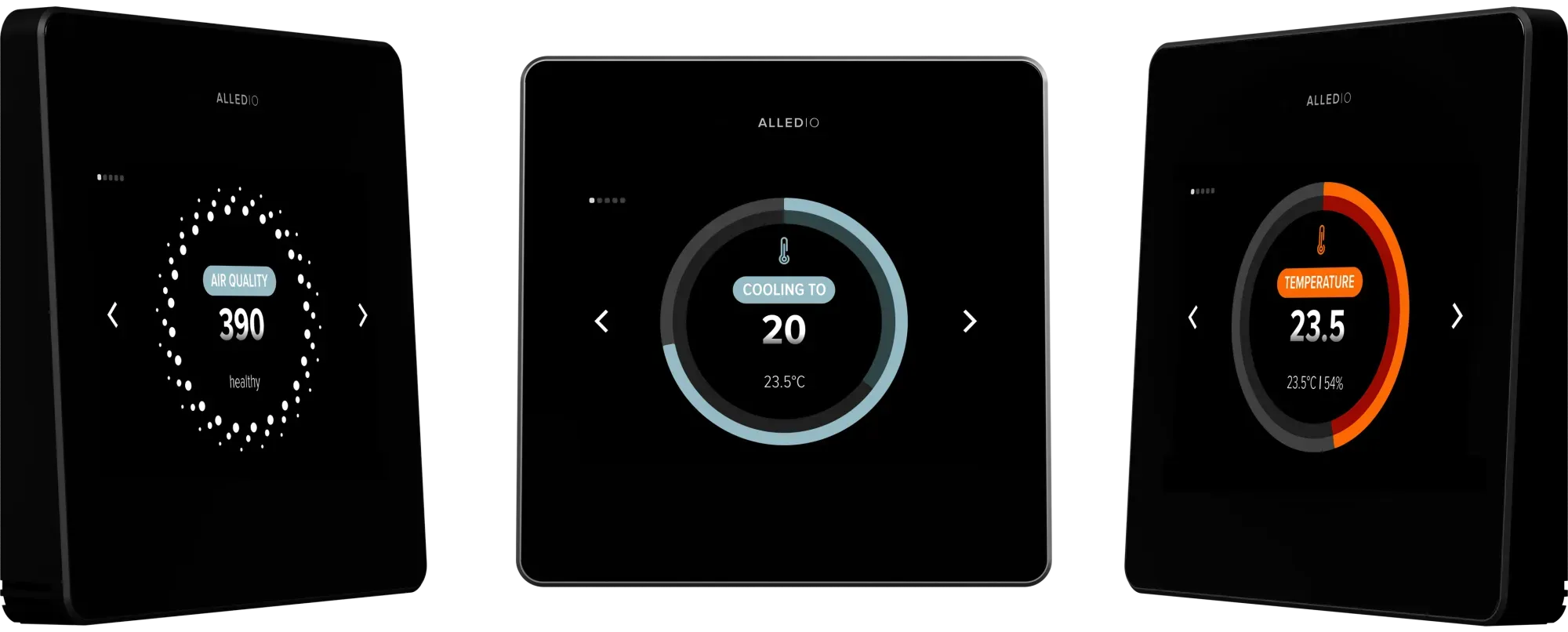

Der OEM Raumregler Alledio ist eine fortschrittliche Lösung, die für eine nahtlose Integration in HVAC-Systeme entwickelt wurde. Die modulare, firmwarebasierte Architektur vereint erweiterte Funktionen mit einer intuitiven Bedienung und gewährleistet zuverlässigen Betrieb in verschiedenen Anwendungsszenarien.
Der Regler verfügt über integrierte Sensoren zur Messung von Temperatur, Luftfeuchtigkeit sowie optional CO₂ und flüchtigen organischen Verbindungen (VOC). Die Kommunikation erfolgt über eine RS485-Schnittstelle (Modbus), sodass das Gerät entweder als eigenständiger Raumregler oder als Teil eines größeren SCADA-Systems eingesetzt werden kann.
Das adaptive Firmware-Framework ermöglicht umfassende Anpassungsmöglichkeiten für spezifische HVAC-Anwendungen. Ob in Fan Coil Units (FCUs), Lüftungsanlagen (AHUs), VRV-Systemen oder anderen HVAC-Anwendungen – der Alledio-Regler passt sich perfekt an Ihr System an.
Das integrierte Touchdisplay ermöglicht eine einfache Konfiguration und Steuerung, ohne dass mobile oder Desktop-Anwendungen erforderlich sind – ein Vorteil, der die Inbetriebnahme deutlich vereinfacht und die Benutzerfreundlichkeit erhöht.
Kommunikation
Unterstützte Kommunikationsprotokolle:
Modbus RS485
WiFi (API)
Bluetooth
anpassbar an proprietäre Kommunikationsprotokolle nach Kundenspezifikation
Eingänge / Ausgänge
Maximale I/O-Konfiguration:
- 2 × Universaleingang (Digitaleingang oder Analogeingang)
- 3 × Universal-Ausgang (Digitalausgang oder Analogausgang)
- 1 × Universaler Ein-/Ausgang
HVAC-Anwendungen
Gebläsekonvektoren (Fan Coil Units – FCU), Ansteuerung von Stellantrieben, Lüftungsgeräte / Air Handling Units (AHU), Dachklimageräte (Rooftop Units – RTU), Volumenstromregelung mit VAV-Geräten für Frischluftzufuhr, Flächenheiz- und -kühlsysteme (Fußbodenheizung, Wandkühlung, Deckenkühlung), Kaltwassersätze (Chiller), Kesselanlagen und Trinkwarmwasser-Anwendungen, Wohnwärmepumpen, gewerbliche Wärmepumpen, Befeuchtungs- und Entfeuchtungsregelung sowie verschiedene weitere Anwendungen mit OEM Raumregler.
Farbvarianten

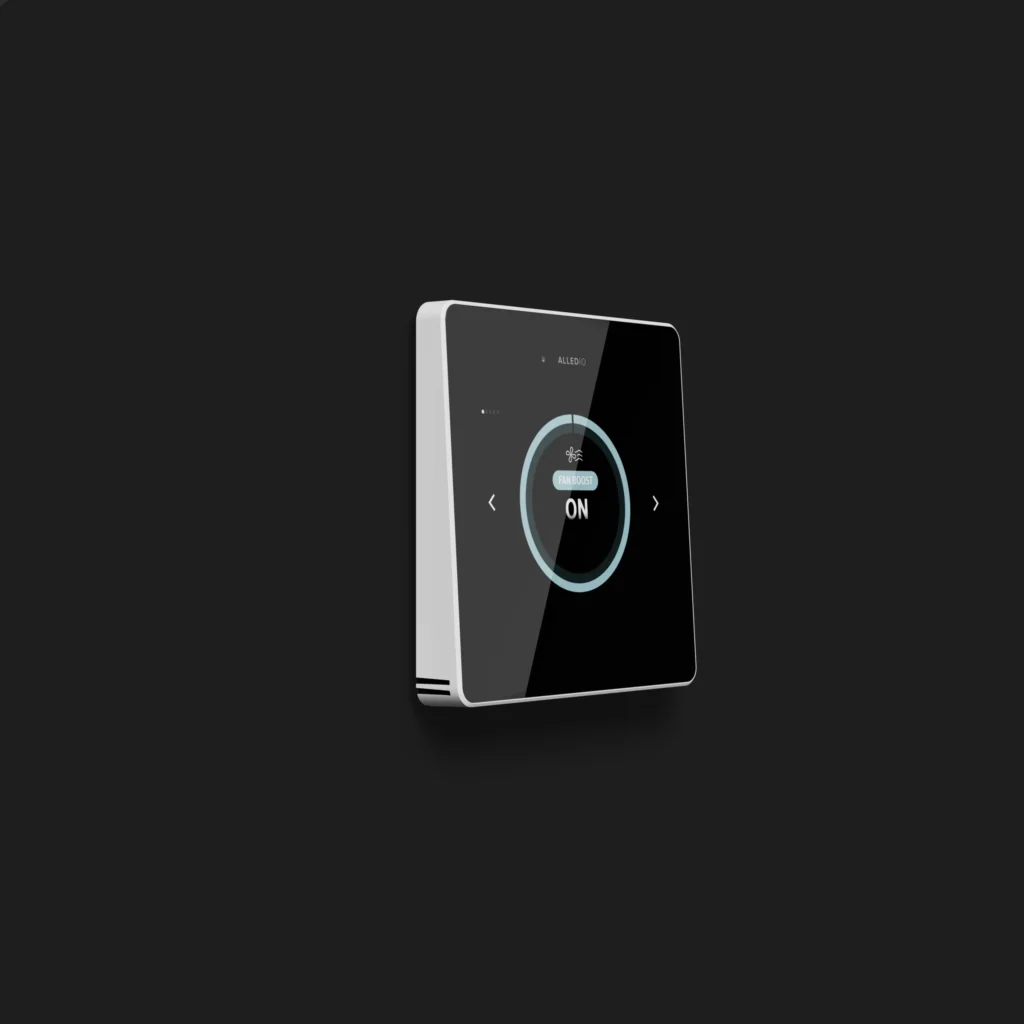

Raumregler in Weiß

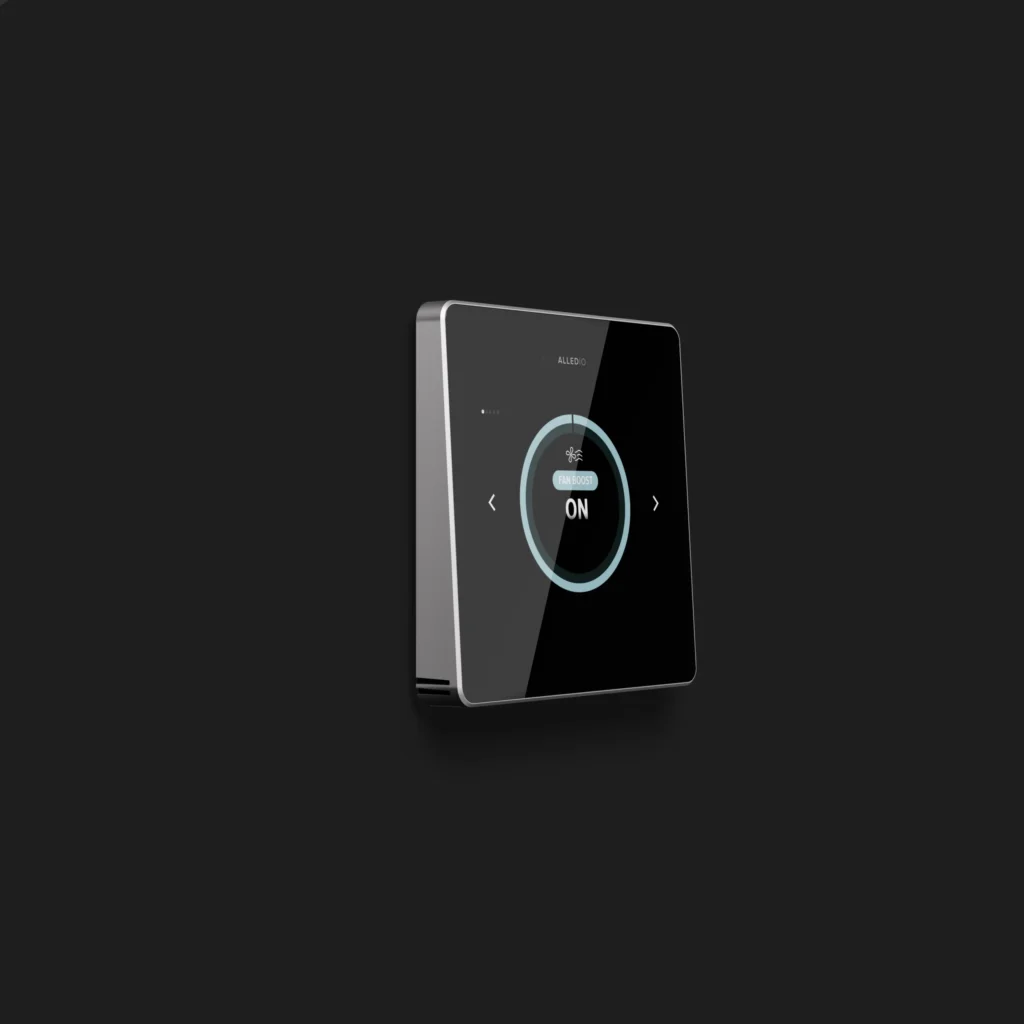

Raumregler in Silber

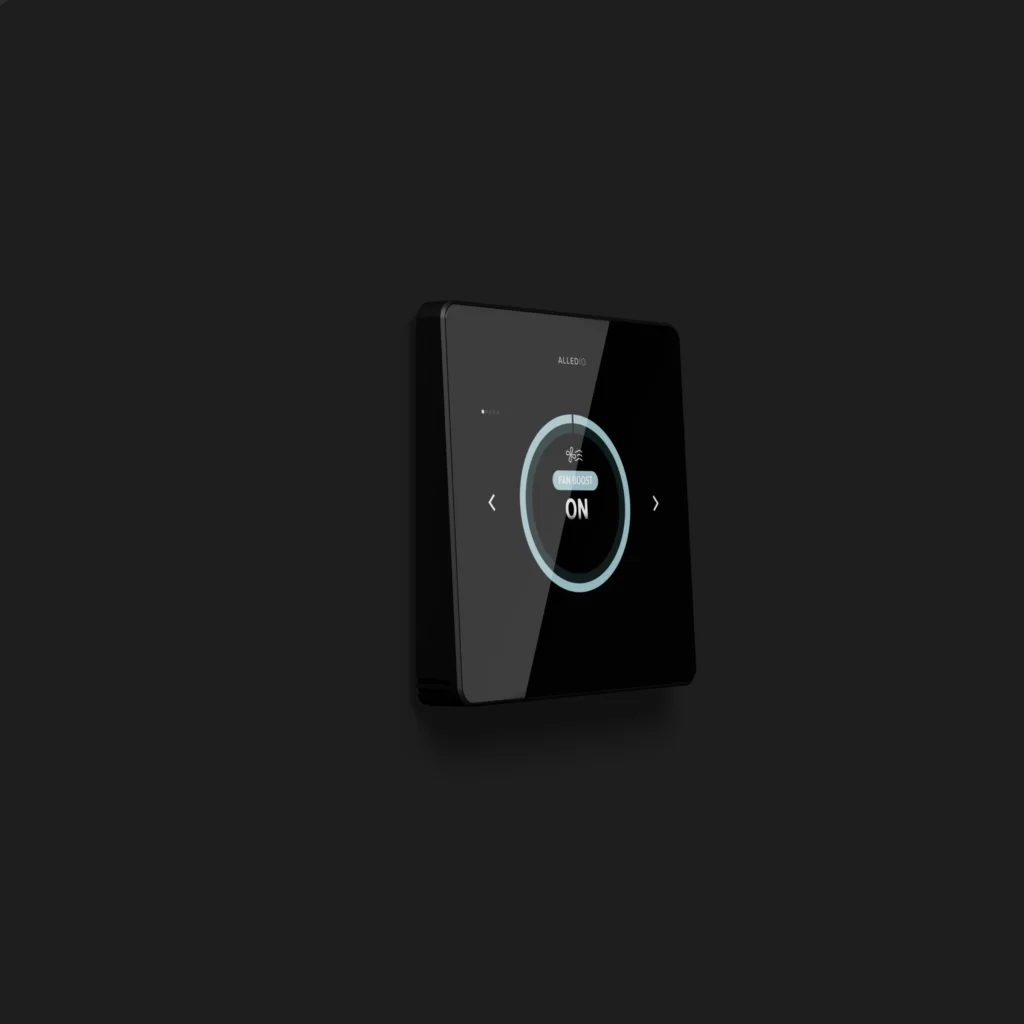

Raumregler in Schwarz
Produktnummer
Produktnummer: RC-[…]
| RC-[…] | Temperatur | Luftfeuchtigkeit | CO2 | UI1 | UI2 | UI/O | UO1 | UO2 | UO3 |
| TH | ● | ● | |||||||
| TH-1UI-1UO | ● | ● | ● | ● | |||||
| TH-2UI-2UO | ● | ● | ● | ● | ● | ● | |||
| TH-2UI-UIO-3UO | ● | ● | ● | ● | ● | ● | ● | ● | |
| THC | ● | ● | ● | ||||||
| THC-1UI-1UO | ● | ● | ● | ● | ● | ||||
| THC-2UI-2UO | ● | ● | ● | ● | ● | ● | ● | ||
| THC-2UI-UIO-3UO | ● | ● | ● | ● | ● | ● | ● | ● | ● |
Technische Spezifikationen für den Alledio OEM Raumregler
| Gehäusematerial | ABS (flammhemmend); kratzfestes Glas |
| Stromversorgung | DC Raumregler: 18V – 42V; empfohlen 24V AC Raumregler: 24 VAC ± 25%; empfohlen 24V |
| Maximalstrom | 1A bei 24V DC/AC |
| Leistungsaufnahme | 0.3W (bei 50% Display-Helligkeit). Weniger als 1 kWh/Monat. |
| Durchschnittlicher Stromverbrauch | Betriebsmodus (“ON”): 0.011A bei 24V (bei 50% Display-Helligkeit) |
| Integrierte Sensoren | Temperatur: digitaler Sensor (Standard) Feuchtigkeit: digitaler Sensor (Standard) Optional: Luftqualität: digitaler VOC-Sensor, CO2-Sensor, Drucksensor, Präsenzsensor |
| Messbereiche | Temperatur: -40°C bis +125°C Feuchtigkeit: 0 – 100 % VOC (optional): 1 – 500 VOC-Indexpunkte; Ethanol in sauberer Luft: 0 – 1000 ppm CO2: 400-5000 ppm Druck: 260 – 1260 hPa |
| Sensor-Genauigkeit | Temperatur: durchschnittlich ±0.5°C (bei 0 – 60°C) Feuchtigkeit: ±1.8 % (10%-90% bei 25°C) Luftqualität: Geräte-zu-Geräte-Abweichung: VOC Index Points < ± 15%; Wiederholbarkeit: VOC Index Points < ± 5% CO2: ±100.0 ppm ± 10% m.v. Druck: ± 0.5 hPa |
| Kommunikationsprotokolle | Modbus RS485, RTU, Halbduplex. Baudrate 9600 kbps, 19200 kbps, 38400 kbps, 57600 kbps, 115200 kbps. Parität: keine, gerade oder ungerade. RS485-Busabschluss: softwareseitig definiert. Modbus TCP/IP. |
| Modbus-Gerätetyp | Slave Device (auf Anfrage auch als Master Device erhältlich) |
| Ein-/Ausgänge | Version TH: 0 Ausgänge, 0 Eingänge TH1: 1 Universalausgang (analog oder digital), 1 Universaleingang (analog oder digital) TH2: 2 Universalausgänge, 2 Universaleingänge TH3: 3 Universalausgänge, 2 Universaleingänge, 1 Universaleingang oder -ausgang |
| Analogausgang | 0-10V; Ausgang ist auf 10mA begrenzt ODER 4-20mA; Current Sink. |
| Digitalausgang | Open-Collector-Ausgang. 1A pro Ausgang. |
| Analogeingang | 0-10V ODER 4-20mA; kann 0-20mA akzeptieren. |
| Digitaleingang | Nicht isoliert 0-30V. |
| WiFi | WiFi-Modul verbindet über 2.4 GHz Wi-Fi (802.11 b/g/n). Unterstützt STA-Modus und AP-Modus. Unterstützte Protokolle: TCP oder UDP. Unterstützung für verschlüsselte Nachrichtenübertragung über HTTPS. Standardgeräte nutzen WiFi für “over-the-air”-Updates des gesamten Geräts. Frequenzband: 2412 – 2472 MHz. Max. HF-Leistung (EIRP) 19.9 dBm EIRP. |
| Bluetooth | Bluetooth 5 (LE) bereit. Das Bluetooth-Protokoll kann gemäß den Kundenspezifikationen implementiert werden. Das Dokument des Datenprotokolls, der GATT Services und Characteristics muss bereitgestellt werden. |
| API | Das Raumregler unterstützt REST API- und MQTT-Konnektivität zur Integration mit externen Systemen; der Zugriff auf die API ist jedoch auf autorisierte Partner beschränkt. API-Zugangsdaten sind nach Prüfung auf Anfrage verfügbar. |
| Betriebsbereich | Temperatur: -40°C bis +85°C Feuchtigkeit: 0% – 80% |
| Uhr | RTC Real Time Clock (~36-48h) |
| Display | LCD-Display 3.5″ mit 480 x 320, mit kapazitivem Touch, Helligkeitssensor für automatische Beleuchtungssteuerung |
| Anschlüsse | Push-in CAGE CLAMP 0.2 – 0.75mm² |
| Kommunikationskabel | Verdrillte Zweidrahtleitung mit Drain-Draht und Folienabschirmung oder gleichwertig. Muss dem RS485-Standard entsprechen. |
| Schutzart | IP20 gemäß EN 60529 |
| Produktabmessungen | 98 mm × 98 mm × 23 mm |
| Produktgewicht | 150 g |
| Verpackungsabmessungen | 130 mm × 130 mm × 40 mm (Schutzverpackung) |
| Verpackungsgewicht | 180 g |
| Konformität | Dieses Produkt ist für den Einsatz in Wohn- und gewerblichen Umgebungen bestimmt und erfüllt die grundlegenden Anforderungen der Funkanlagenrichtlinie 2014/53/EU, einschließlich der gemäß der Delegierten Verordnung (EU) 2022/30 der Kommission geltenden Cybersicherheitsanforderungen, sowie der RoHS-Richtlinie 2011/65/EU in der durch die Delegierte Richtlinie (EU) 2015/863 der Kommission geänderten Fassung. Die Konformität wurde gemäß EN IEC 60730-2-9:2026 in Verbindung mit EN IEC 60730-1:2024/A11:2024, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4, EN IEC 61000-6-1:2019, EN IEC 61000-6-3:2021, ETSI EN 300 328 V2.2.2, EN 18031-1:2024, EN 18031-2:2024 und EN IEC 63000:2018 bewertet. Radarausgestattete Varianten wurden zusätzlich gemäß ETSI EN 300 440 V2.1.1 und ETSI EN 301 489-3 V2.3.2 bewertet. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter www.andivi.com oder auf Anfrage verfügbar. |
| Herkunftsland | Slowenien, EU |
| Garantie | 2 Jahre gesetzliche Gewährleistung für EU-Verbraucher; 1 Jahr kommerzielle Garantie als Standard. |
| Zeitraum der Sicherheitsunterstützung | 10 Jahre Unterstützung für Sicherheitsupdates und Schwachstellenbehandlung ab dem ersten Inverkehrbringen, oder länger, wenn die erwartete Produktlebensdauer länger ist. |

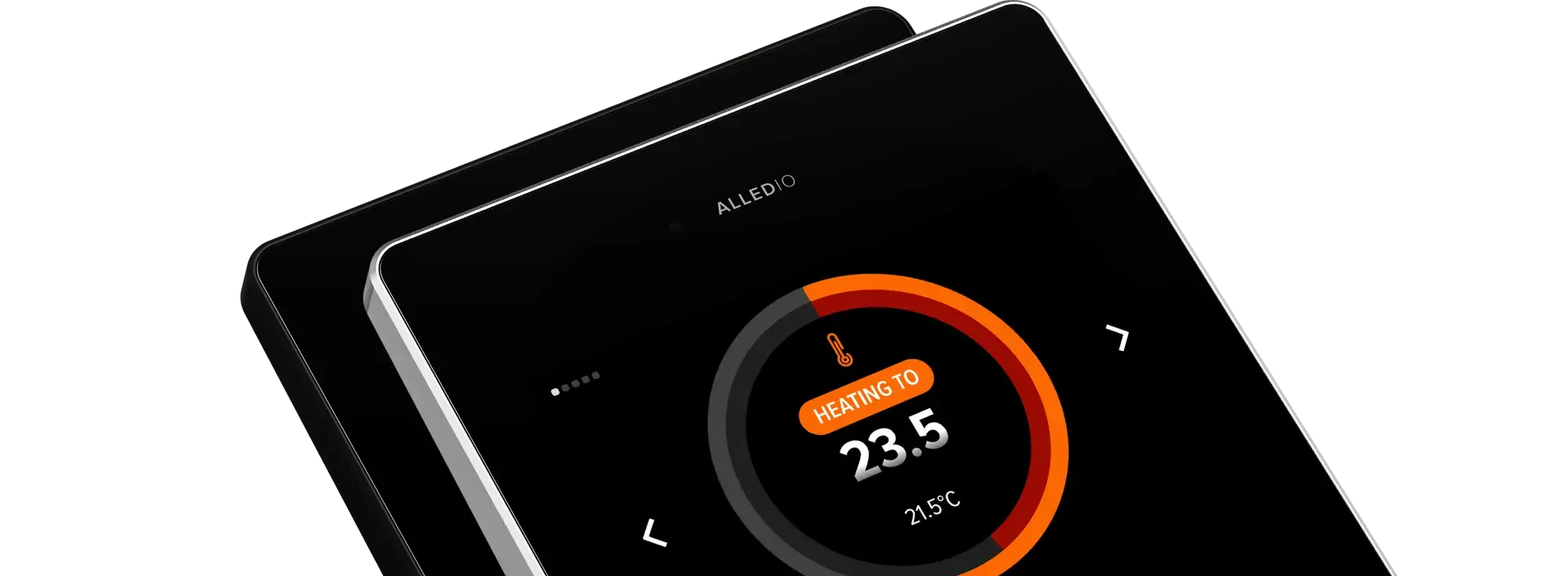

Anpassbare Benutzeroberfläche (UI)

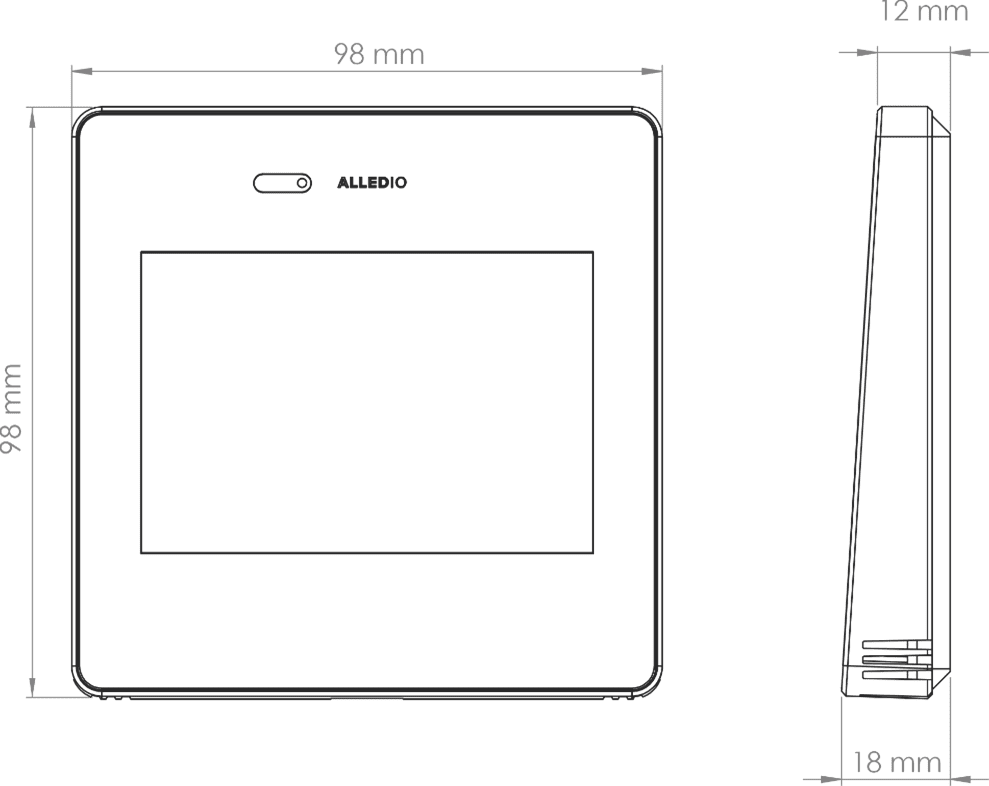

Gerätegröße
Datenblatt ALL-RC – Alledio Raumregler
OEM-Version des Raumreglers
Eine vollständig maßgeschneiderte Lösung für Ihre Marke
Der Alledio OEM Raumregler ist von Grund auf als vielseitige und vollständig anpassbare OEM-Lösung entwickelt, die sich nahtlos in Ihr individuelles HVAC-Ökosystem integrieren lässt. Wir wissen, dass Ihre Marke ganz eigene Anforderungen hat, weshalb wir einen maßgeschneiderten Ansatz für die Anpassung anbieten. Von kleineren funktionalen Anpassungen bis hin zu umfassenden Redesigns ist es unser Ziel, ein Produkt zu liefern, das nicht nur Ihre Leistungsanforderungen erfüllt, sondern auch perfekt zu Ihrem bestehenden Produktportfolio und Ihrer Markenidentität passt.
Anpassbare Firmware für tiefgreifende Integration
Im Kern unseres OEM Raumreglers steht eine vielseitige Firmware-Sandbox, die wir exakt an Ihre Anforderungen anpassen können. Wir können Ihre proprietären Funktionen integrieren, spezielle HVAC-Anforderungen abbilden und das Gerät an Ihre spezifischen Kommunikationsprotokolle anpassen. Unabhängig davon, ob Ihr System eine Modbus-Client- oder Server-Konfiguration benötigt oder in einem proprietären Netzwerk betrieben wird, sorgt unsere Firmware für eine tiefgehende und reibungslose Integration.
Zukunftssichere Konnektivität und Hardware
Wir bieten eine Vielzahl von Hardware- und Konnektivitätsoptionen, damit sich der Raumregler exakt an Ihre technischen Anforderungen anpassen lässt. Der Gerätepreis wird auf Basis der von Ihnen benötigten Hardware-Funktionen definiert, sodass Sie gezielt Leistungs- und Kostenziele erreichen können. Mit nativer Unterstützung für Modbus, WiFi und Bluetooth sowie der Kompatibilität mit proprietären Cloud-Plattformen über MQTT ist das Gerät für moderne, vernetzte Umgebungen ausgelegt.
Relais‑I/O‑Erweiterung für Alledio Room Controller
In Verbindung mit dem Alledio OEM Room Controller wird der Alledio MR5 5‑kanalige Modbus‑Relaiserweiterer zu einem kompakten, verteilten I/O‑Modul, das das Lastschalten von der Wand in den Schaltschrank verlagert. Über eine einzige RS485‑Modbus‑Leitung kann der Raumregler bis zu fünf Relais des MR5 für Lüfterstufen, Auf/Zu‑Ventile, Beleuchtungskreise oder motorisierte Vorhänge ansteuern, während seine eigenen universellen I/Os weiterhin für Sensoren und Niederspannungssignale zur Verfügung stehen.
Die vordefinierten Fan‑Coil‑, Stand‑alone‑Relais‑ und Vorhang/Beschattungs‑Modi des MR5 passen sich natürlich typischen HVAC‑Raumregelszenarien wie Gebläsekonvektoren (FCUs), VAV‑Zonen oder kombiniertem Komfort‑ und Beschattungsmanagement an. OEMs können von einem einzelnen Raumregler bis zu einer vollständigen Mehrraum‑Installation skalieren, indem sie einfach weitere Relaiserweiterungsmodule auf den Bus setzen. So verringern sie die Schaltschrankkomplexität und ermöglichen flexible, topologiefreundliche Architekturen, ohne die Kern‑Controller‑Hardware neu entwickeln zu müssen.
Über Alledio
Alledio ist eine OEM-Marke, die von Andivi entwickelt und technisch realisiert wird; der Firmensitz befindet sich in Maribor, Slowenien.
Als strategischer Partner liefert Alledio vorkonstruierte, marktreife Lösungen, die Entwicklungszeiten verkürzen, Implementierungsrisiken reduzieren und eine hohe Kompatibilität mit unterschiedlichen HVAC-Plattformen sicherstellen.
