Das Alledio MX-EXT ist ein eigenständiges Relaismodul für die DIN-Hutschiene zum Schalten kleiner Lasten in der HLK- und Gebäudetechnik. Es stellt geschaltete Ausgänge im Schaltschrank für das Alledio Raumbediengerät (Room Unit) / den Alledio Raumregler (Room Controller) sowie für andere Modbus-Regler bereit. Typische Lasten sind Fan-Coil-Motoren, Auf/Zu-Ventile, Vorhangantriebe und Beleuchtung.
Zwei Varianten sind erhältlich: MX-EXT5 mit fünf Schließerkontakten und MX-EXT3 mit drei. Die Kontakte haben eine gemeinsame COM-Klemme, können einen Stromkreis mit 230 V AC Nennspannung schalten (Kontakt max. 250 V AC) und sind von der 24-V-Versorgung durch eine verstärkte Isolierung getrennt.
Anwendungen:
- Fan-Coil-Geräte mit 3-stufigem AC-Lüfter und Auf/Zu-Ventilen (Modus 1, Werkseinstellung)
- Unabhängige Relaisausgänge, z. B. für Beleuchtung und Lüfter (Modus 2)
- Steuerung von Vorhangantrieben mit Auf/Zu-Verriegelung (Modus 3)
Unterstützte Kommunikation: RS485 Modbus RTU – Auslieferungszustand: Adresse 8, 115200 Baud, 8N1
Versionen:
- MX-EXT5 – 5 × Schließerkontakt (NO)
- MX-EXT3 – 3 × Schließerkontakt (NO)

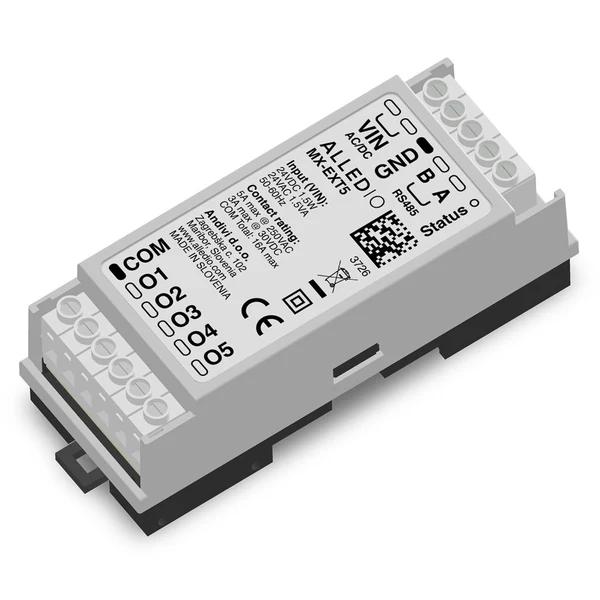

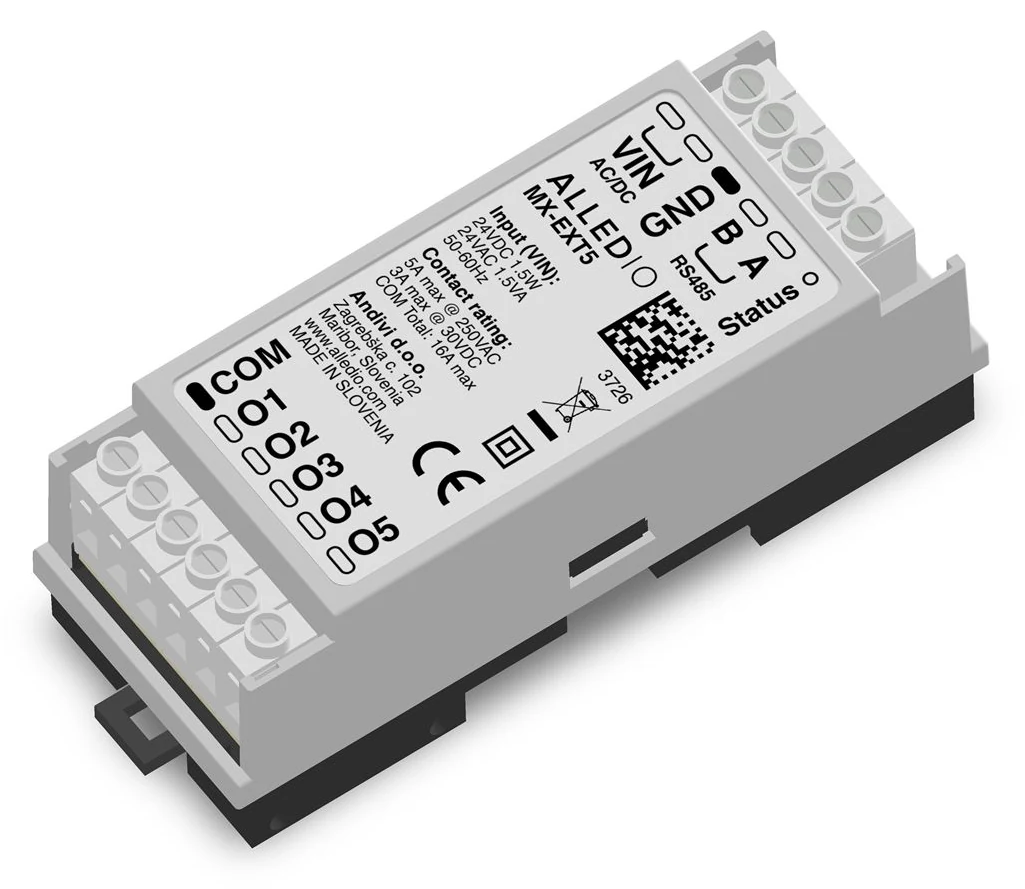

Produktbilder
Hauptmerkmale
- Zwei Varianten: MX-EXT5 mit 5 × SPST-NO-Kontakten, MX-EXT3 mit 3 × SPST-NO-Kontakten, gemeinsame COM-Klemme
- Schaltleistung: 5 A pro Kontakt bei 250 V AC ohmsch, 3 A bei 30 V DC ohmsch, max. 16 A über COM – kann 230 V AC Nennspannung schalten
- 24-V-Versorgung: 24 V DC nominal (18–42 V, verpolungsunabhängig) oder 24 V AC ± 25 %, 50–60 Hz
- Geringe Leistungsaufnahme: 0,2 W bei offenen Kontakten, max. 1,5 W bei allen gehaltenen Kontakten
- Verstärkte Isolierung zwischen Relaiskontaktkreis und 24-V-/RS485-Seite, Schutzklasse II
- RS485 Modbus RTU – Auslieferung mit Adresse 8, 115200 Baud, 8N1; Adresse, Motorverriegelung und Gruppenmaske per Modbus einstellbar
- Drei Betriebsarten: 3-stufiges Fan-Coil (Werkseinstellung), unabhängige Relais, Vorhangsteuerung
- Firmware-Verriegelung mit Break-before-make für Lüfterstufen- und Auf/Zu-Kontakte (Anwendungsfunktion, keine Sicherheitsfunktion)
- Kompaktes Hutschienengehäuse EN 60715 TH35, 35 mm breit, für geschlossene Schaltschränke oder Fan-Coil-Gehäuse
- Hergestellt in Slowenien, EU
Produktnummer
MX-EXT5 · MX-EXT3 (Artikelnummern und EAN folgen)
Versionen des Alledio MX-EXT
| Variante | Funktion | Typische Anwendung |
| MX-EXT5 | Relaismodul – 5 × NO-Kontakt, Modbus | Modus 1: 2 × Ventil + 3-stufiger Lüfter · Modus 2: 5 Kanäle · Modus 3: 2 Vorhangantriebe |
| MX-EXT3 | Relaismodul – 3 × NO-Kontakt, Modbus | Modus 1: 3-stufiger Lüfter · Modus 2: 3 Kanäle · Modus 3: 1 Vorhangantrieb + freies Relais |
Technische Spezifikationen für das Alledio MX-EXT Modbus Relaismodul
| Varianten | MX-EXT5: 5 × SPST-NO-Kontakt · MX-EXT3: 3 × SPST-NO-Kontakt. Gemeinsame COM-Klemme |
| Stromversorgung DC | 24 V DC nominal, 18–42 V, verpolungsunabhängig |
| Stromversorgung AC | 24 V AC ± 25 %, 50–60 Hz |
| Leistungsaufnahme | 0,2 W bei offenen Kontakten · max. 1,5 W bei allen Kontakten gehalten (100 % Haltetastgrad) |
| Kontaktstrom | 5 A pro Ox bei 250 V AC ohmsch · 3 A bei 30 V DC ohmsch · max. 16 A über COM. Grenzwerte gelten für Einschalten, Führen und Ausschalten |
| Schaltspannung | Kann 230 V AC Nennspannung schalten; max. 250 V AC oder 30 V DC. Ein Spannungsbereich pro COM – 230 V AC und Kleinspannung nicht mischen |
| Vorgesehene Lasten | Fan-Coil-Motoren, Auf/Zu-Ventile, Vorhangantriebe, Beleuchtung |
| Lebensdauer | Elektrisch: 100.000 Schaltspiele bei 5 A, 250 V AC ohmsch · 200.000 Schaltspiele bei 3 A, 30 V DC ohmsch. Mechanisch: min. 5.000.000 Schaltspiele |
| Stromloser Zustand | Kontakte offen (NO). Mikroabschaltung – keine Trennvorrichtung im Sinne einer Sicherheitsfunktion |
| Absicherung | Ox und COM nicht abgesichert. Leitungsschutzschalter oder Sicherung passend zur Last vorsehen, max. 5 A pro Ox; Absicherung auf COM max. 16 A |
| Kommunikation | RS485 Modbus RTU. Auslieferung: Adresse 8, 115200 Baud, 8N1. Busabschluss per Modbus wählbar (keiner oder 120 Ω) |
| Kommunikationskabel | Verdrilltes Adernpaar mit Beidraht und Folienschirm oder gleichwertig |
| LED | AUTO: pulsierendes Leuchten und Aktivität. Keine Anzeige für Kontakt- oder Busstatus |
| Busausfall | Wegfall von VIN öffnet die Kontakte. Das Kontaktverhalten bei Modbus-Timeout ist keine Sicherheitsfunktion |
| Isolierung | Verstärkte Isolierung zwischen Relaiskontaktkreis und 24-V-/RS485-Seite (IEC 60664-1, Überspannungskategorie III, Verschmutzungsgrad 2, bis 2.000 m). Bemessungsstoßspannung Uimp 6 kV. RS485 ist nicht von VIN getrennt |
| Bauart | Schutzklasse II, doppelt isoliert, ohne Schutzleiteranschluss |
| Gehäusematerial | Hutschienengehäuse. Oberteil PC, UL 94 V-0 · Unterteil PPO, UL 94 V-0 |
| Schutzart | IP30 (EN 60529) im eingebauten Zustand in geschlossenem Schaltschrank oder Fan-Coil-Gehäuse |
| Umgebungsbedingungen | −20 °C bis +50 °C, max. 85 % rF, nicht kondensierend (5 A / 16 A gelten im gesamten Bereich) |
| Aufstellhöhe | Bis 2.000 m |
| Lagerung | −25 °C bis +70 °C, max. 85 % rF, nicht kondensierend |
| Abmessungen | 35 × 89,6 × 31,25 mm (B × H × T) |
| Gewicht | ca. 100 g |
| Montage | DIN-Hutschiene EN 60715 TH35 in geschlossenem Schaltschrank, abschließbarem Schaltkasten oder Fan-Coil-Gehäuse. Optionale Wandclips (nur innerhalb desselben Gehäuses, nicht im Lieferumfang) |
| Klemmen | Schraubklemmen, Raster 5,00 mm, M2,5. Klemmbereich 30–12 AWG / 0,05–3,31 mm² (Aderendhülsen verwenden). Abisolierlänge 6 mm. Anzugsdrehmoment 0,5 N·m |
| Leitungsquerschnitt Kontaktkreis | ≥ 0,75 mm² pro Ox · ≥ 2,5 mm² für COM |
| Wirkungsweise | Typ 1 (Betriebsregelung), keine Schutzeinrichtung. Software-Klasse A |
| Normen | EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU, RoHS-Richtlinie 2011/65/EU in der Fassung (EU) 2015/863, WEEE 2012/19/EU. Geprüft nach EN IEC 60730-1:2024/A11:2024, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 60664-1, EN 60068-2-1, -2-2, -2-14, -2-78, EN IEC 63000:2018 |
| Ursprungsland | Slowenien, EU |
| Garantie | 1 Jahr |
Betriebsarten
Beide Varianten werden in Modus 1 ausgeliefert (Motorverriegelung ein, Motorgruppe O1–O3). Die Betriebsart wird per Modbus über die Motorverriegelung und die Motorgruppenmaske (Holding-Register 8) eingestellt.
Modus 1 – Fan-Coil (Werkseinstellung): 3-stufiger AC-Lüfter + Ventile
Für Fan-Coil-Anwendungen mit 3-stufigem AC-Lüfter, angebunden per Modbus an das Alledio Raumbediengerät / den Alledio Raumregler oder an andere Regler. Im Auslieferungszustand steuern O1–O3 bei beiden Varianten die drei Lüfterstufen; beim MX-EXT5 schalten O4 und O5 zwei Auf/Zu-Ventile. MX-EXT3 hat keine Ventilkontakte. Die Firmware-Verriegelung verhindert das gleichzeitige Schließen der Kontakte der Motorgruppe.
Modus 2 – Eigenständige Relais: 5 oder 3 Kanäle
Unabhängige Schließerkontakte (MX-EXT5: fünf Kanäle, MX-EXT3: drei), weiterhin begrenzt auf 5 A pro Kontakt (ohmsch) und 16 A über COM. Die Motorverriegelung wird per Modbus ausgeschaltet.
Modus 3 – Vorhangsteuerung: 2 Antriebe oder 1 Antrieb + freies Relais
MX-EXT5 steuert bis zu zwei Vorhangantriebe über die Kontaktpaare O1/O2 und O4/O5; O3 bleibt ungenutzt. MX-EXT3 steuert einen Antrieb über O1/O2; O3 bleibt als freies Relais verfügbar. Auf und Zu werden nie gleichzeitig angesteuert. Die Motorgruppenmaske wird auf das verwendete Auf/Zu-Paar gesetzt.
Die Verriegelung von Lüfterstufen und Vorhangantrieben ist eine Anwendungsfunktion, keine Sicherheitsfunktion.

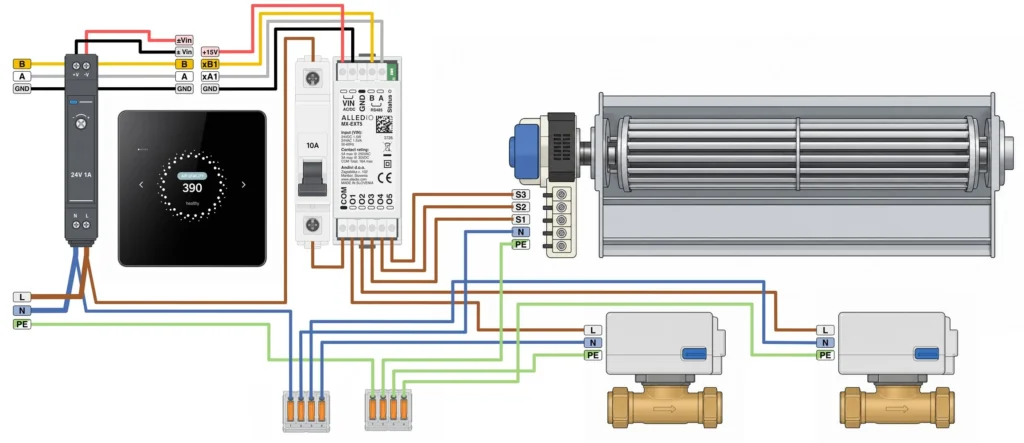

Beispiel Modus 1 mit MX-EXT5 (umbelegt: Ventile an O1/O2, Lüfterstufen an O3–O5, Motorgruppe O3–O5)

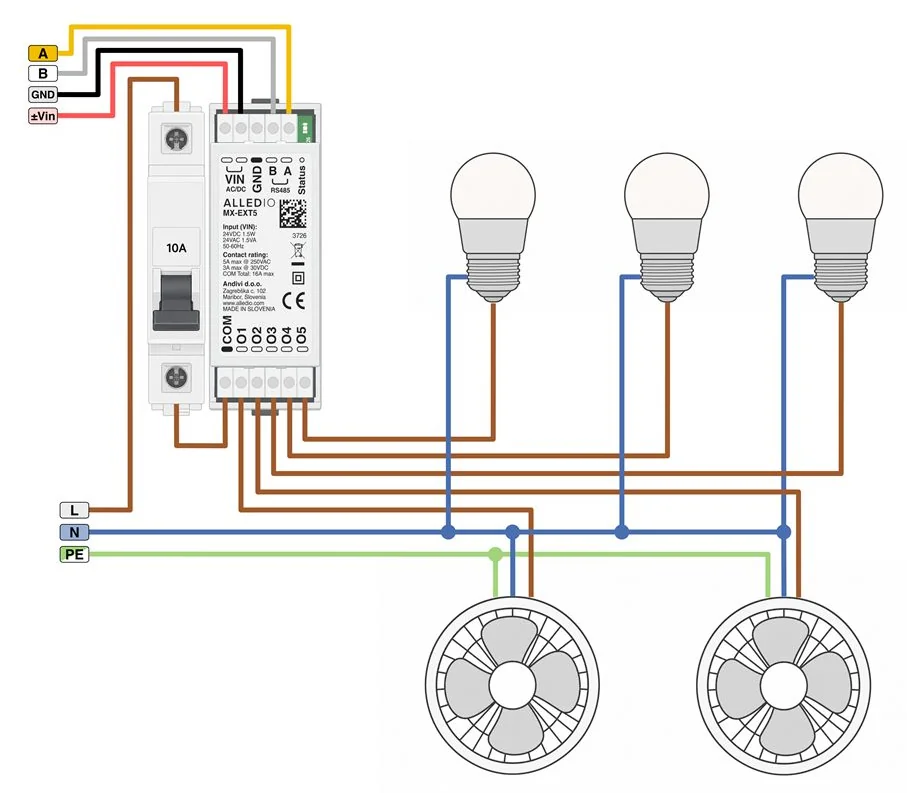

Beispiel Modus 2 mit MX-EXT5 – Beleuchtung und Lüfter (Beispiel, keine Werksverdrahtung)

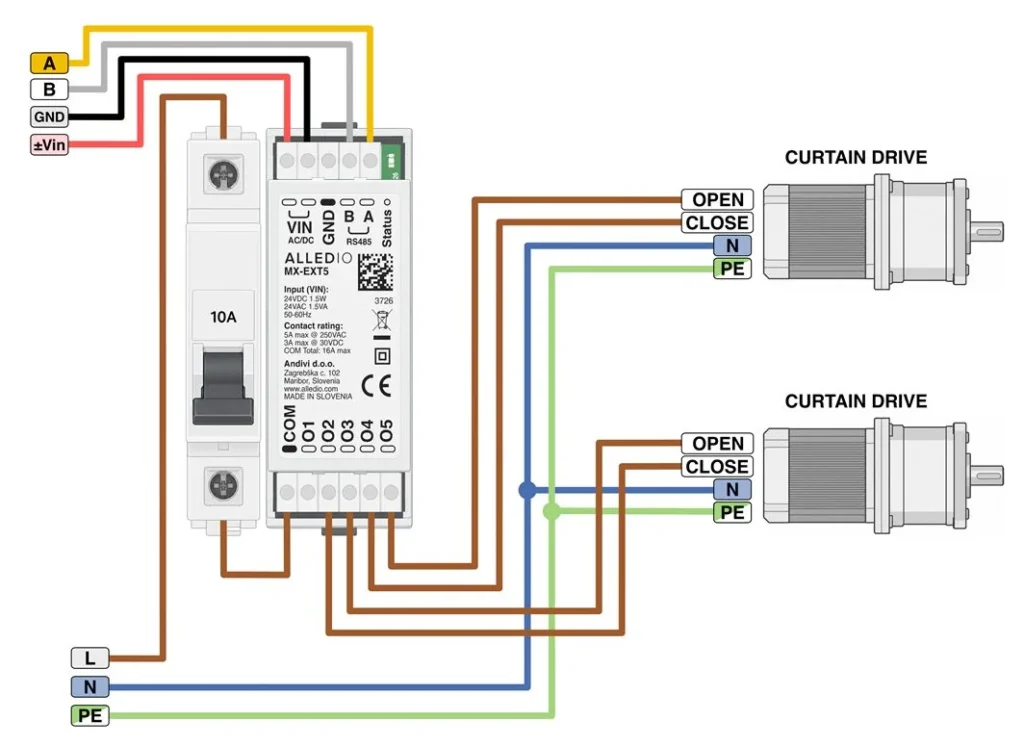

Modus 3 – Vorhangsteuerung mit zwei Antrieben am MX-EXT5
Klemmenbelegung
Versorgungs- und Busklemmen sind bei beiden Varianten gleich. Beide Varianten werden in Modus 1 ausgeliefert.
| Klemme | Name | Funktion (beide Varianten) |
| 1, 2 | VIN | Versorgung, 24 V DC nominal (18–42 V) oder 24 V AC ± 25 %. Verpolungsunabhängig – DC kann beliebig angeschlossen werden |
| 3 | GND | Signalmasse. Kein Schutzleiter. Empfohlen bei langen Leitungen oder unterschiedlichen Versorgungen der Geräte |
| 4 | B | RS485 B |
| 5 | A | RS485 A |
MX-EXT5 · COM, O1–O5
| Kl. | Name | Modus 1 | Modus 2 | Modus 3 |
| 6 | COM | Gemeinsam (COM) | Gemeinsam (COM) | Gemeinsam (COM) |
| 7 | O1 | Motor – Stufe 1 | Relais 1 | Motor – Auf 1 |
| 8 | O2 | Motor – Stufe 2 | Relais 2 | Motor – Zu 1 |
| 9 | O3 | Motor – Stufe 3 | Relais 3 | Nicht belegt |
| 10 | O4 | Ventil | Relais 4 | Motor – Auf 2 |
| 11 | O5 | Ventil | Relais 5 | Motor – Zu 2 |

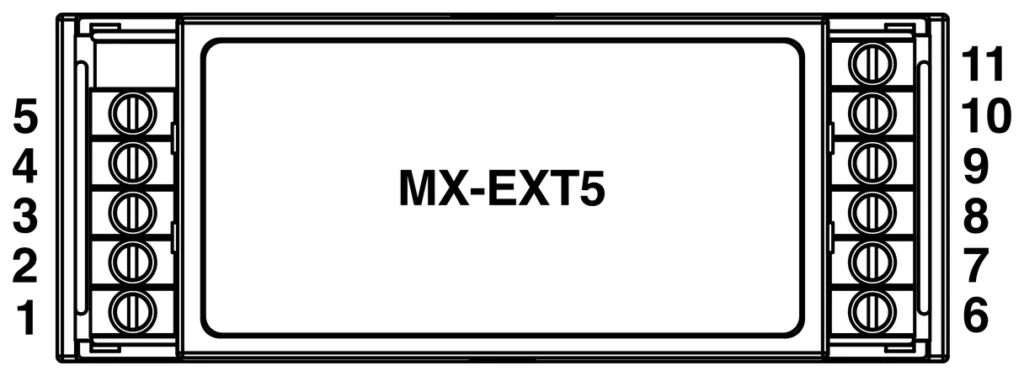

Klemmenbelegung MX-EXT5 (1–11)
MX-EXT3 · COM, O1–O3
| Kl. | Name | Modus 1 | Modus 2 | Modus 3 |
| 6 | COM | Gemeinsam (COM) | Gemeinsam (COM) | Gemeinsam (COM) |
| 7 | O1 | Motor – Stufe 1 | Relais 1 | Motor – Auf |
| 8 | O2 | Motor – Stufe 2 | Relais 2 | Motor – Zu |
| 9 | O3 | Motor – Stufe 3 | Relais 3 | Relais 3 · frei |

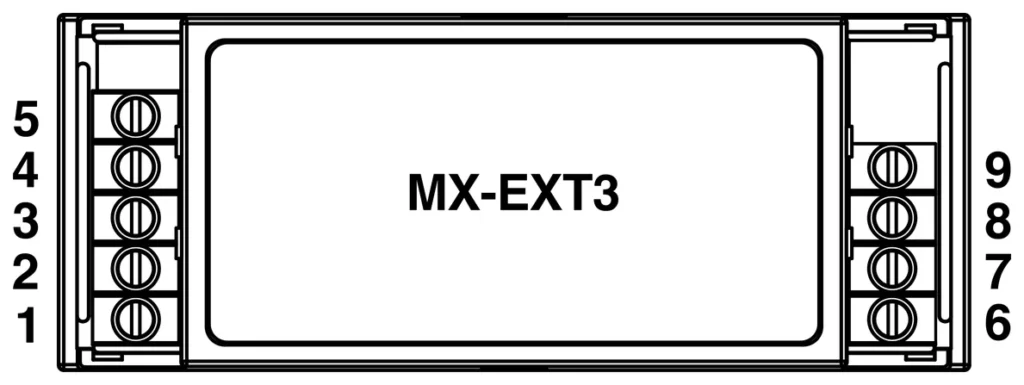

Klemmenbelegung MX-EXT3 (1–9)
Die Lasten werden zwischen dem jeweiligen Ox-Kontakt und COM angeschlossen. Gesamtstrom über COM max. 16 A. Alle Ox an einer gemeinsamen COM müssen im selben Spannungsbereich liegen – 230 V AC und Kleinspannung nicht an derselben COM mischen. Ox-Kontakte und COM sind nicht abgesichert; Leitungsschutzschalter oder Sicherung passend zur Last vorsehen, max. 5 A pro Ox. Empfohlener Querschnitt: ≥ 0,75 mm² pro Ox und ≥ 2,5 mm² für COM.
Modbus-Kommunikation
Das MX-EXT kommuniziert über RS485 Modbus RTU. Slave-Adresse, Motorverriegelung und Motorgruppe werden per Modbus eingestellt; unterstützt werden die Funktionscodes 01, 02, 03, 04, 05, 06, 15 und 16. Die vollständige Modbus-Registertabelle finden Sie im Datenblatt.
| Parameter | Optionen | Auslieferung |
| Baudrate | 115200, in der aktuellen Firmware fest | 115200 |
| Rahmen / Format | RTU, 8 Datenbits, keine Parität, 1 Stoppbit | 8N1 |
| Adresse | 1–247, im EEPROM gespeichert | 8 |
| Motorverriegelung | Aus = unabhängige Kontakte (Modus 2) · Ein = Kontakte der Gruppe gegenseitig verriegelt, Break-before-make | Ein |
| Motorgruppe | Bitmaske der Kontakte in der Verriegelungsgruppe | O1–O3 |
| Busabschluss | Per Modbus wählbar: keiner oder 120 Ω | Keiner |
Inbetriebnahme: Werksneue Geräte haben alle die Adresse 8. Geräte einzeln über die werkseitige Seriennummer in Betrieb nehmen (Holding-Register 9–26) und das Adressregister nicht beschreiben, solange mehrere Geräte noch Adresse 8 haben. Modbus nur an vertrauenswürdige, gebäudeinterne Netzwerke anschließen.
Gerätegröße

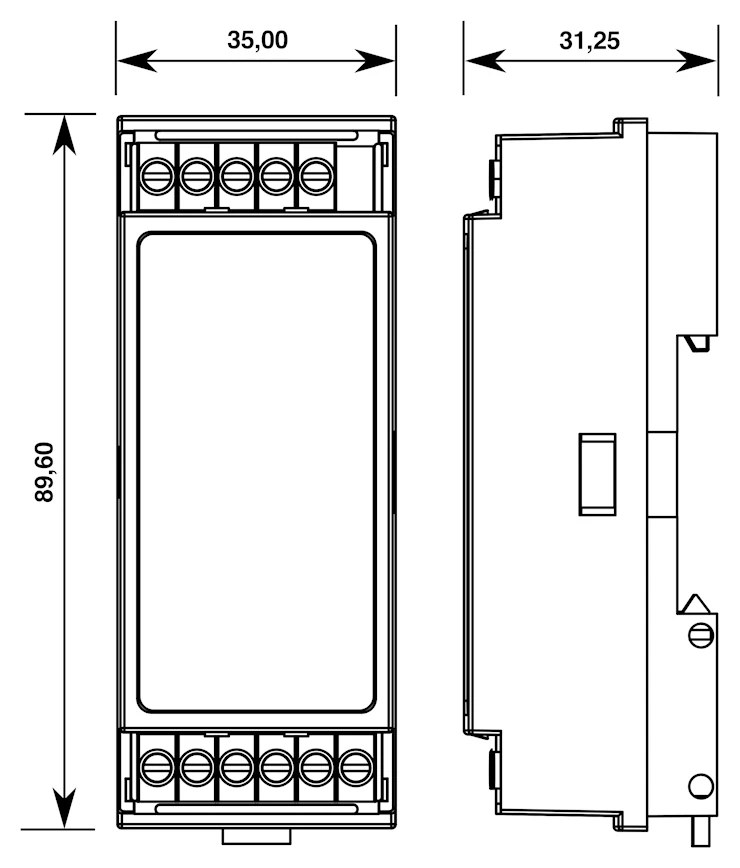

Maßzeichnung, 35 × 89,6 × 31,25 mm (abgebildet MX-EXT5, gleiche Abmessungen für MX-EXT3)
Installation und Sicherheit
- Nur in einem geschlossenen Schaltschrank, abschließbaren Schaltkasten oder Fan-Coil-Gehäuse auf DIN-Hutschiene EN 60715 TH35 montieren; die Klemmen dürfen für Laien nicht zugänglich sein und das Gehäuse muss das Modul kondensationsfrei halten.
- Die Klemmen COM und O1–O5 (MX-EXT5) bzw. COM und O1–O3 (MX-EXT3) können 230 V AC führen. Installation und Wartung nur durch Fachpersonal bei freigeschalteten Versorgungen.
- Modbus bietet selbst keine Authentifizierung oder Verschlüsselung – nicht mit dem öffentlichen Internet verbinden.
Datenblatt MX-EXT – Alledio MX Modbus Relaismodul
Für Alledio Raumbediengerät und Raumregler
Das MX-EXT stellt geschaltete Ausgänge im Schaltschrank für das Alledio OEM Raumbediengerät und den Alledio OEM Raumregler bereit und wird über RS485 Modbus RTU angebunden. Im Modus 1 steuert es die drei Lüfterstufen eines Fan-Coil-Geräts und beim MX-EXT5 zusätzlich zwei Auf/Zu-Ventile – Bedienoberfläche und Regelungslogik bleiben im Wandgerät im Raum. Es kann auch mit anderen Modbus-Reglern eingesetzt werden.
