5-stufige Relaissteuerung löst in realen HVAC- und Gebäudeautomationsprojekten ein Problem, das oft früher auftritt als ein Mangel an Prozessorleistung oder Netzwerkbandbreite: Es fehlen Relaisausgänge – genau dort, wo Lasten geschaltet werden müssen. Das Alledio MR5 – OEM 5-kanalige Modbus Relaismodul (RS485), auch 5-Channel Modbus Extender genannt, beseitigt diesen Engpass durch fünf intelligente, adressierbare Relais an einer RS485-Verbindung – untergebracht in einem kompakten DIN-Schienen-Gehäuse.
Anstatt jedes Relais als einfachen Ein-/Aus-Kontakt zu behandeln, erhalten Sie eine strukturierte Stufenregelung für Gebläsekonvektoren, Kessel, Kältemaschinen und elektrische Heizungen. Das Gerät kann zudem als OEM-Baustein innerhalb Ihrer eigenen Produktlinie eingesetzt werden.
Warum Relaiserweiterungsmodule mit 5-stufiger Relaissteuerung wichtig sind
Moderne Räume und Zonen vereinen auf begrenzter Fläche zahlreiche Komponenten: Gebläsekonvektoren, Nacherhitzer, Beschattungen, Beleuchtung, kleinere Pumpen und Klappen. Schon ein einzelner vermeintlich einfacher Raum kann mehr als ein halbes Dutzend Ausgänge beanspruchen, wenn alle Funktionen über einzelne Relais geregelt werden. Gleichzeitig sind die meisten Raumbediengeräte und kompakten Regler auf Intelligenz und Konnektivität ausgelegt, nicht auf eine hohe physische I/O-Kapazität. Sobald das letzte integrierte Relais belegt ist, wird jede zusätzliche Anforderung zum Hardwareproblem.
Ein Modbus-Relaiserweiterungsmodul verlagert diese Begrenzung an den Rand des Systems. Anstatt jede Last zurück zu einem überfüllten Regler zu führen, montieren Sie ein schlankes DIN-Schienen-Modul in der Nähe des Gebläsekonvektors oder im Raumverteiler. Der Regler kommuniziert über RS485 Modbus mit dem Modul, während der Erweiterer die physische Schaltung übernimmt.
Das Konzept der 5-stufigen Relaissteuerung geht noch weiter. Anstatt fünf einzelne Relais manuell aufeinander abzustimmen, arbeiten Sie mit klar definierten Stufen, die das Gerät intern verwaltet. Sie denken in Leistungs- oder Geschwindigkeitsstufen, während das Modul die richtigen Relaiskombinationen aktiviert.
Wie ein 5-Kanal-Modbus-RS485-Relaismodul in der Praxis funktioniert
Auf technischer Ebene arbeitet dieser 5-Kanal-Relaiserweiterer als Modbus-RTU-Slave mit fünf integrierten elektromechanischen Relais. Jedes Relais ist auf Coils oder Register abgebildet, die ein Modbus-Master – ein BMS, eine SPS, ein Gateway oder ein Alledio OEM Room Controller – lesen und schreiben kann.
Die Kommunikation erfolgt über RS485 auf einer standardmäßigen Zweidrahtleitung. Sie vergeben eine eindeutige Modbus-Adresse, stellen Übertragungsrate und Parität ein und verbinden die A/B-Leitungen in einer Linien- oder Bustopologie. Ab diesem Zeitpunkt verhält sich der Erweiterer wie jedes andere Modbus-Knotenpunkt: Er beantwortet Abfragen, führt Schreibbefehle aus und stellt Statusinformationen für jedes Relais bereit.
Für Elektrofachkräfte ist die Verdrahtung vertraut. Das Gerät bietet Klemmen für RS485, einen Spannungsversorgungseingang sowie fünf Sätze von Relaiskontakten. Ventilatorstufen, Heizstufen, Kesselstufen oder Ventilkreise werden genauso verdrahtet wie auf einer klassischen Relaisleiste, jedoch nicht mehr direkt an die Ausgänge des Reglers angeschlossen. Stattdessen werden sie logisch über Modbus angesteuert.
Diese Architektur erlaubt es dem Regler, sich auf Logik und Benutzeroberfläche zu konzentrieren, während der Relaiserweiterer die sichere und wiederholbare Leistungsschaltung im Feld übernimmt. Das ist eine klare Aufgabenverteilung, die sich bei Planung, Inbetriebnahme und späterem Service auszahlt.
Was 5-stufige Relaissteuerung tatsächlich ermöglicht
Das entscheidende Merkmal ist die 5-stufige Relaissteuerung. Anstelle einer beliebigen Zusammenstellung aus fünf unabhängigen Relais kann das Modul diese als Abfolge von bis zu fünf Stufen koordinieren. Jede Stufe entspricht einem definierten Relaismuster und einer klaren Leistungsstufe.
In einer Ventilatoranwendung können diese Stufen unterschiedliche feste Drehzahlen darstellen. In einer Kessel- oder Kältemaschinenanlage können sie schrittweise zugeschaltete Leistungsblöcke abbilden. Bei elektrischer Heizung können die Stufen zunehmende Leistungsniveaus darstellen, sodass die Leistung schrittweise ansteigt, anstatt sofort auf Volllast zu springen.
Auf Seite des Reglers kann die Stufe als einzelne Variable behandelt werden – beispielsweise als Ganzzahl von 0 bis 5. Sie müssen sich nicht damit beschäftigen, welches Relais bei welcher Leistungsstufe eingeschaltet sein muss. Der Erweiterer stellt sicher, dass jede Stufe die richtigen Relais aktiviert, widersprüchliche Zustände verhindert und in definierter, vorhersehbarer Weise zwischen den Stufen wechselt.
Umwandlung eines 0–10-V-Ventilatorsignals in eine stufige Relaissteuerung

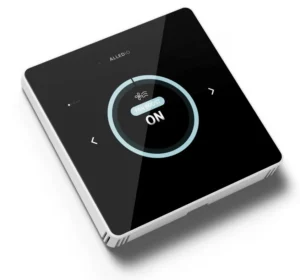

Eine sehr häufige Herausforderung ist die Diskrepanz zwischen modernen 0–10-V-Regelausgängen und klassischen Ventilatoren oder Heizungen mit Stufensteuerung. Viele Raumregler, darunter Geräte wie der Alledio OEM Room Controller, verfügen über einen 0–10-V-Ausgang zur Modulation von Ventilatordrehzahl oder Leistung. Die mechanische Seite kann jedoch weiterhin dreistufige oder mehrstufige AC-Motoren verwenden, die Relaiskontakte anstelle eines Analogsignals erwarten.
Mit 5-stufiger Relaissteuerung kann der Relaiserweiterer als fehlende Brücke fungieren. Er interpretiert das 0–10-V-Signal und ordnet es diskreten Stufen zu: Beispielsweise können 0–2 V der Stufe 0, 2–4 V der Stufe 1 und so weiter entsprechen, bis zur Stufe 5 im höchsten Spannungsbereich. Jeder Bereich aktiviert ein vordefiniertes Relaismuster. So entsteht eine stufenweise Regelung, die auf Raumebene ausreichend analog wirkt und dennoch vollständig mit klassischen Gebläsekonvektoren oder stufigen Heizungen kompatibel bleibt.
Ein Raumbeispiel für 5-stufige Relaissteuerung
Stellen Sie sich ein Hotelzimmer oder eine hochwertige Wohnung mit einem Gebläsekonvektor und optionaler elektrischer Nacherwärmung vor. Der Planer wünscht einen eleganten, vernetzten Raumregler mit 0–10-V-Ventilatoren-Ausgang, Ventilsteuerung und Modbus RTU – also ein Gerät aus der Familie des Alledio OEM Room Controller. Auf der Anlagenseite arbeitet der Gebläsekonvektor jedoch mit festen Drehzahlstufen und der Heizer ist stufig ausgeführt.
Durch das Hinzufügen eines 5-Kanal-Modbus-Relaiserweiterungsmoduls und die Nutzung der 5-stufigen Relaissteuerung entsteht ein sauberes, wiederholbares Konzept. Der Raumregler sendet sein 0–10-V-Signal und die Betriebsart. Der Relaiserweiterer übersetzt dies in Stufen, welche die Ventilatordrehzahlen und Heizstufen in einer kontrollierten Reihenfolge ansteuern.
Aus Sicht des BMS ist jeder Raum eine übersichtliche Kombination aus einem intelligenten Regler und einem intelligenten Relaisknoten mit einheitlichem Verhalten im gesamten Gebäude.
Dieses Muster lässt sich sehr gut skalieren. Es kann in Dutzenden oder Hunderten von Räumen umgesetzt werden, ohne die Logik jedes Mal neu entwickeln zu müssen. Inbetriebnahmeingenieure wissen genau, welche Aufgabe jede Stufe erfüllen soll, und Wartungsteams arbeiten an jedem Standort mit vertrauter Hardware und vorhersehbarem Verhalten.
OEM-fähig: Der Erweiterer als Bestandteil Ihrer Produktlinie
Da das Gerät kompakt, Modbus-basiert und für Stufensteuerung ausgelegt ist, eignet es sich ideal für den OEM-Einsatz. Anstatt eine eigene Relaisplatine zu entwickeln, deren Firmware zu erstellen und alle Sonderfälle der Stufenregelung zu verwalten, können Sie diesen Relaiserweiterer als OEM-Modul unter Ihrer eigenen Marke oder als eng abgestimmtes Partnerprodukt integrieren.
Das verkürzt Entwicklungszyklen und reduziert Hardware-Risiken. Sie können sich auf Ihre Kernkompetenzen konzentrieren – Raumschnittstellen, Cloud-Software, Konfigurationstools und das gesamte Systemdesign –, während Sie sich bei der Relaisstufung auf eine stabile und umfassend erprobte I/O-Komponente verlassen. In vielen Märkten vereinfacht die Möglichkeit, ein vorab validiertes Relaisstufenmodul zu liefern, auch Support und Zertifizierungsprozesse.
Aus Integrationssicht müssen Sie lediglich das Modbus-Profil Ihres Produkts erweitern, einen Parameter für die „Stufe“ in Ihrer Benutzeroberfläche oder API bereitstellen und das Verhalten einmalig dokumentieren. Danach profitiert jede OEM-Variante, die den Erweiterer verwendet, von demselben bewährten Verhalten der 5-stufigen Relaissteuerung.
Wann ein 5-Kanal-Erweiterer einem größeren Regler überlegen ist
Auf einen Mangel an I/O-Punkten mit einem größeren Regler zu reagieren, liegt nahe. Das erhöht jedoch schnell Kosten und Komplexität. Sie enden mit überdimensionierter Hardware, nur um einige zusätzliche Relais abzudecken, und Ihr Produktportfolio wird schwieriger zu verwalten und zu standardisieren.
Ein 5-Kanal-Modbus-Relaiserweiterer mit 5-stufiger Relaissteuerung bietet eine sauberere Alternative. Ihre Reglerfamilie bleibt schlank und einheitlich, während die Kapazität nur dort erweitert wird, wo das Projekt sie tatsächlich benötigt. Schaltschränke bleiben kompakt, die Verdrahtung lokal und Ihre Architektur modular. Wenn sich Anforderungen ändern, können Relaiserweiterer ergänzt oder neu zugeordnet werden, ohne die zentrale Regelungshardware anzutasten.
Wenn Sie ein neues HVAC- oder BMS-Projekt planen oder eine OEM-Reglerlinie entwickeln, lohnt es sich zu prüfen, an welcher Stelle 5-stufige Relaissteuerung Ihre Architektur vereinfachen kann. Richtig eingesetzt wird sie zu einem unauffälligen, aber wichtigen Bestandteil der Infrastruktur, der modernen, netzwerkorientierten Regelungsstrategien das Zusammenspiel mit der sehr physischen Realität stufiger Ventilatoren, Kessel, Kältemaschinen und elektrischer Heizungen ermöglicht.
