Die Economizer-Funktion: Amerikas clevere Abkürzung zur intelligenten Kühlung
In den USA agiert die Economizer-Funktion unauffällig in zahlreichen gewerblichen HVAC-Systemen als das geniale Sparwunder des Gesamtsystems. Ähnlich wie ein Autofahrer, der bei angenehmer Außentemperatur die Fenster öffnet statt die Klimaanlage zu aktivieren, nutzt der Economizer kühle Außenluft, um die mechanische Kälteerzeugung zu minimieren, sobald die Bedingungen dies erlauben.
Technisch gesehen besteht der Economizer aus einem Netzwerk von Klappen, Sensoren und Reglern, die die Außenbedingungen überwachen – insbesondere Temperatur und Enthalpie (ein Maß für den gesamten Wärmeinhalt inklusive Luftfeuchte). Ist die Außenluft kühler und trockener als die Raumluft, öffnet der Economizer die Außenluftklappen, führt Frischluft zu und zirkuliert sie durch das Lüftungssystem, während der Verdichter abgeschaltet wird. Dies bezeichnen HVAC-Experten als „Free Cooling“.
Amerikanische Economizer interpretieren „freies“ Kühlen jedoch anders – sie sind funktionsbasiert, fest integriert in Rooftop Units (RTUs) und Luftaufbereitungsgeräte, gesteuert durch Thermostate oder dedizierte Module. Der Name ist Programm: Sie ökonomisieren.
Eine treffende Analogie? Stellen Sie sich den Economizer als Hybridantrieb eines Autos vor, der automatisch zwischen Elektromodus (Außenluftkühlung) und Benzinmodus (mechanische Kühlung) umschaltet – je nach „Temperaturterrain“. Das Ergebnis: geringerer Energieverbrauch, reduzierter Verdichterverschleiß und verbesserte Innenraumluftqualität.
Laut U.S. Department of Energy können luftseitige Economizer den HVAC-Energieverbrauch um bis zu 30 % senken, besonders in milden Klimazonen wie Kalifornien oder dem Pazifischen Nordwesten. Sie sind ein Markenzeichen der ASHRAE 90.1-Effizienzstandards und oft vorgeschrieben für größere Gebäude sowie Rechenzentren.
Typische Ausführungen umfassen Trockentemperatur- (Dry-Bulb) und Enthalpie-Economizer, bei denen das System prüft, ob Kühlung mit Außenluft oder über den Kältekreis wirtschaftlicher ist. In Thermostaten von Honeywell oder Lennox mit Economizer-Unterstützung finden sich Einstellungen wie Economizer Enable Mode, Outdoor Air Lockout oder Differential Enthalpy Setpoints – Parameter, die exakt definieren, wann und wie das Ökonomisieren startet.

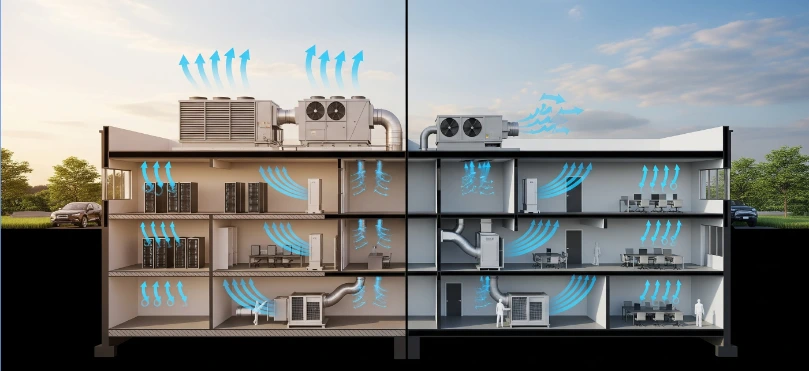

Free Cooling: Die europäische Philosophie natürlicher Effizienz
Jenseits des Atlantiks verfolgt Europa denselben Grundgedanken mit ganzheitlicherem Ansatz – Free Cooling ist keine bloße Funktion, sondern eine Gebäudephilosophie auf Systemebene.
Während der amerikanische Economizer die Kompressionskälte ökonomisiert, zielt das europäische Free Cooling darauf ab, den gesamten Energiefluss im Gebäude neu zu gestalten. Statt die Funktion in ein einzelnes HVAC-Aggregat zu integrieren, wird sie in gebäudeweite Strategien eingebunden – oft kombiniert mit Kaltwasserkreisen, Energierückgewinnungssystemen oder thermischen Speichern.
Im Kern nutzt Free Cooling in der EU Außenluft oder kaltes Wasser, um Prozess- oder Raumluft natürlich zu kühlen – ohne Aktivierung mechanischer Kältemaschinen. Häufig kommen Plattenwärmetauscher oder Trockenkühler (Dry Cooler) zum Einsatz, die mit Außenluft die Rückwärme aus dem Kaltwasserkreis aufnehmen. Sinkt die Außentemperatur unter die Rücklauftemperatur des Kaltwassers, können Kältemaschinen komplett abschalten.
Laut Trane lassen sich mit Free Cooling die jährlichen Kühlenergiekosten um 60–80 % reduzieren – etwa in Rechenzentren, Krankenhäusern und großen Bürogebäuden. Es ist, als könnte das Gebäude seine eigene Wärme in die kalte Außenluft „ausatmen“.
Eine passende Metapher: Während der amerikanische Economizer „ein Fenster öffnet“, baut das europäische System dem Gebäude intelligente Lungen – gezielte Strömungswege für natürliche Luftbewegung, die den Bedarf an künstlicher Kühlung insgesamt minimieren.
Zentrale Unterschiede zwischen Economizer und Free Cooling
| Aspekt | Economizer (USA) | Free Cooling (EU) |
|---|---|---|
| Definition | Funktion auf Ebene von Thermostat oder AHU, die Außenluft zur Kühlung nutzt | Systemstrategie auf Gebäudeebene mit Außenluft oder wassergeführten Wärmetauschern |
| Implementierung | In Rooftop Units (RTUs) oder kompakten Luftaufbereitungsgeräten integriert | In Kältezentralen, Wärmetauschern oder GLT/BMS integriert |
| Regellogik | Basiert auf Temperatur-, Feuchte- und Enthalpiesensoren, mit dem Thermostat verknüpft | Gesteuert über GLT/BMS, oft anhand von Wassertemperaturdifferenzen |
| Typische Komponenten | Klappen, Sensoren, Stellantriebe, Economizer-Regler | Trockenkühler, luftseitige Wärmetauscher, 3-Wege-Ventile, smarte Relais |
| Geltungsbereich | Vornehmlich Gebäudezonen oder Dach-Lüftungsgeräte | Gesamtes Objekt oder mehrere gekoppelte Systeme |
| Hauptnutzen | Reduziert Verdichterlaufzeit, spart elektrische Energie | Eliminiert Verdichtereinsatz unter geeigneten Bedingungen |
| Energieeinsparung | 20–30 % der elektrischen HVAC-Last | Bis zu 80 % der Betriebskosten des Kühlsystems |
| Normen/Regelwerk | ASHRAE 90.1, Title 24 (Kalifornien) | EPBD, EN 15232, EU-Gebäuderichtlinie |
Praxisbeispiele
In den USA bieten Lennox, Honeywell und Carrier RTUs mit integrierten Economizern an. Rechenzentren und Produktionsbetriebe nutzen Economizer, um Kühllast und Frischluftzufuhr auszugleichen. Das Bullitt Center in Seattle – eines der grünsten Gebäude Amerikas – verwendet dynamische Economizer, die die Klappenstellung automatisch anhand von CO₂-Niveau und Enthalpiebedingungen modulieren.
In Europa bieten Systeme von Trane, Daikin Applied Europe und Clivet modulare Free-Cooling-Add-ons für Kältemaschinen. IBM-Rechenzentren in Deutschland setzen luft- und wasserseitiges Free Cooling ein und senken so den Kühlenergieverbrauch jährlich um nahezu 75 %.
Economizer in der Thermostatregelung
Moderne US-Thermostate wie Honeywell TC500, Venstar T5800 und Carrier ComfortLink besitzen Economizer-Menüs. Diese erlauben Nutzern oder GLT/BMS-Integratoren typischerweise:
- Temperatur- oder Feuchteschwellen zu definieren, ab denen das Economizing einsetzt.
- Dry-Bulb- oder Enthalpie-Betriebsarten zu aktivieren.
- Mischluftklappen zu regeln, um das Außenluftverhältnis zu steuern.
- Economizer-Aktivitätsindikatoren direkt am Thermostat einzusehen.
Diese Thermostate sind so programmiert, dass sie automatisch zwischen Außenluftbetrieb und mechanischer Kühlung umschalten – gesteuert durch Sensordaten in Echtzeit.
Free Cooling in der Thermostatintegration
Zwar ist Free Cooling als eigenständige Funktion in der EU traditionell nicht direkt Thermostaten zugeordnet, doch GLT/BMS-integrierte Raumgeräte können es über Relais, Modbus-Signale oder kundenspezifische Regelprofile ansteuern. Systeme wie Siemens Desigo, Trend sowie das Alledio-Ökosystem von Andivi können Bypass-Schaltungen im Kaltwasserkreis oder Luftklappen aktivieren, sobald Außenbedingungen definierte Schwellenwerte erfüllen.
Die gesamte Logik liegt in PLC- oder GLT/BMS-Reglern, die mit dem Thermostat verbunden sind, sodass das System vorrangig Außenluft oder Wasserkreisläufe nutzt – und die mechanische Kühlung nur als Backup fungiert.
Alledio vs. der Rest: Thermostate und Raumeinheiten mit intelligenter Kühllogik

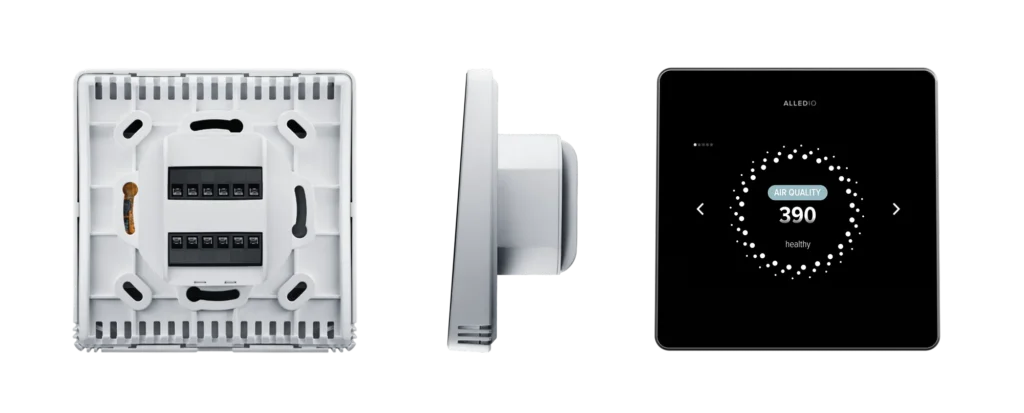

Andivi’s Alledio Thermostat und die Alledio Room Unit vereinen transatlantische Intelligenz – sie unterstützen sowohl Economizer- als auch Free-Cooling-Logik.
Der Alledio Thermostat bietet Modbus-Relaissteuerung, wodurch sich Enthalpiesensoren, Außenlufttemperaturfühler oder GLT/BMS-Befehle direkt in den Betriebsmodus einbinden lassen. Er unterstützt 0–10 V-Ausgänge, digitale Relais sowie Cloud-basierte Firmware-Anpassungen zur HVAC-Optimierung.
Die Alledio Room Unit fungiert als smarte Bedieneinheit, die Temperatur, Feuchte und CO₂ überwacht und so dynamische Eingangsgrößen für eine Regelung der Effizienzklasse A bereitstellt. Ob in einem amerikanischen Dachpaket-System oder einer europäischen Kaltwasseranlage – das Gerät integriert sich nahtlos über Modbus RTU und BACnet MS/TP.
Zusammen bilden beide Geräte den idealen Hybrid: eine kompakte Verbindung aus amerikanischer Funktionssteuerung und europäischer Systemstrategie.
Der intelligentere Weg zu kühlen – natürlich und smart
Im Kern repräsentieren sowohl Economizer als auch Free Cooling den menschlichen Versuch, „die Natur arbeiten zu lassen“ – eine leise Partnerschaft zwischen Ingenieurkunst und Umwelt.
Andivi’s Alledio OEM Thermostat und die Room Unit führen diese Konzepte zusammen und bieten konfigurierbare Intelligenz, die Klimazonen, Normen und Kontinente überbrückt. Sie sind Werkzeuge für OEMs und HVAC-Ingenieure, um Systeme mit höherer Energiekompetenz und kleinerem ökologischem Fußabdruck zu modernisieren.
Für alle, die HVAC-Systeme neu denken müssen – hybrid wie ein Economizer und strategisch wie Free Cooling – lädt Andivi dazu ein, die Alledio-Produktlinie zu entdecken.
Am Ende sind die coolsten Systeme jene, die wissen, wann sie nicht arbeiten müssen.
