Ein Pyranometer misst, wie viel Sonnenleistung tatsächlich auf einer Oberfläche ankommt, und verwandelt unsichtbare Bestrahlungsstärke in W/m²‑Werte, die Ingenieur:innen aufzeichnen, vergleichen und zur Automatisierung nutzen können. Man kann es sich als ein kalibriertes „Sonnenlicht‑Multimeter“ vorstellen, das einen dynamischen Himmel in ein sauberes elektrisches Signal übersetzt, auf das Ihre Systeme reagieren können.

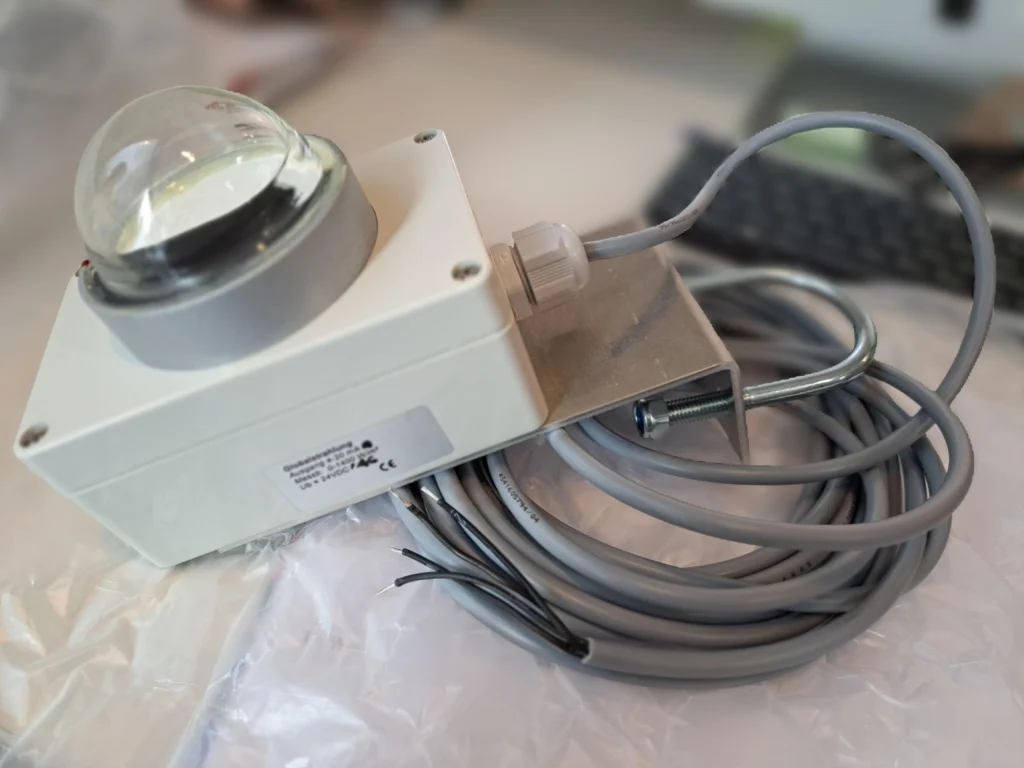

ANDWT500 als Pyranometer
Ein Pyranometer ist ein radiometrisches Instrument, das die globale solare Bestrahlungsstärke über ein hemisphärisches Sichtfeld auf einer definierten Ebene – typischerweise horizontal – misst. Es erfasst die kombinierte Wirkung von direkter Sonnenstrahlung, diffuser Himmelsstrahlung und reflektierten Anteilen und liefert einen momentanen Leistungsdichte‑Wert in W/m². Einfach ausgedrückt ist es der Referenzsensor dafür, „wie viel Sonne“ eine Oberfläche erreicht – grundlegend für Wetterstationen, Gebäudeautomation und die Leistungsanalyse von Solaranlagen.
Das Pyranometer ANDWT500 von Andivi fungiert als robustes Pyranometer für die gesamte solare Bestrahlungsstärke auf einer horizontalen Ebene und stellt standardisierte Ausgänge (0–10 V oder 4–20 mA) sowie wählbare Messbereiche bereit. Damit lässt es sich unkompliziert mit PLCs, BMS und Datenloggern koppeln. Das für den Außeneinsatz konzipierte Gerät – mit Schutzart IP65, einer vergilbungsresistenten Kuppel und einer praxisnahen Toleranz von ±5% – ist auf Stabilität in realen Umgebungen ausgelegt, in denen UV‑Strahlung, Staub und Temperaturschwankungen zum Alltag gehören.
Das IP65‑Gehäuse des ANDWT500, die UV‑beständige Kuppel und die einfachen analogen Ausgänge sind auf ein vorhersagbares Verhalten und eine schnelle Inbetriebnahme ausgelegt. Eine praxisgerechte Toleranz von ±5% und dokumentierte Verdrahtung erleichtern die Integration, während regelmäßige Reinigung und periodische Überprüfung die Messwerte Monat für Monat stabil halten. Kurz gesagt: zuverlässige Hardware, vorhersehbares Verhalten und reibungsarme Datenerfassung.
Was „Globalstrahlung“ wirklich misst
Globalstrahlung ist die vektorielle Summe aus direkter Strahlung (von der Sonnenscheibe), diffuser Strahlung (in der Atmosphäre gestreut) und reflektierter Strahlung (von der Umgebung zurückgeworfen), die auf die Ebene des Sensors trifft. Die Atmosphäre wirkt wie ein variabler optischer Filter – Bewölkung, Luftfeuchtigkeit, Aerosole/Transmissionsgrad, Höhe und Oberflächengeometrie modulieren die Gesamtstrahlung, sodass selbst zwei wolkenlose Tage unterschiedliche Messwerte liefern können. Der ANDWT500 verwendet eine kalibrierte Schwarz‑Weiß‑Messfläche: Durch unterschiedlich starke Absorption und Reflexion wandelt sie den Strahlungsfluss in ein proportionales elektrisches Ausgangssignal um – so, als würde man Sonnenschein auf einer Präzisionswaage wiegen. Die Einheit W/m² (Watt pro Quadratmeter) beschreibt die momentane Leistung pro Flächeneinheit und gibt an, wie viele Joule pro Sekunde auf jeden Quadratmeter treffen.
Den richtigen Messbereich wählen
0…1000 W/m²: Geeignet für gemäßigte Klimaregionen, Tageslichtstudien im Innenraum und konservative Gebäudeanwendungen, bei denen eine Sättigung unwahrscheinlich ist und die Auflösung im üblichen Arbeitsbereich im Vordergrund steht.
0…1200 W/m²: Eine ausgewogene Wahl für Standorte in mittleren Breiten und die allgemeine Meteorologie; häufige sonnige Peaks über 1000 W/m² werden abgedeckt, ohne die Empfindlichkeit unter typischen Bedingungen zu opfern.
0…1600 W/m²: Die „Reserveoption“ für Standorte mit hoher Einstrahlung, Hochgebirgsstationen, stark reflektierende Umgebungen und Forschungsprogramme, in denen gelegentliche Extremwerte diagnostischen Mehrwert liefern.
Anwendungsfälle
Pyranometer bilden die Grundlage für drei zentrale Bereiche – Meteorologie, Gebäudeautomation und industrielle Energieanwendungen –, indem sie Sonnenlicht in Echtzeit in verwertbare W/m²‑Daten entlang der jeweiligen Workflows umwandeln. In Wetter‑ und Klimaanwendungen nutzen meteorologische Stationen sie, um Bewölkung und atmosphärische Transmission zu quantifizieren, Modellergebnisse zu validieren sowie saisonale und interannuelle Variabilität mit Messdaten am Boden zu verfolgen; zusammen mit Temperatur, Feuchte und Wind schließt die Globalstrahlung die Energiebilanz der Oberfläche, auf die sich Meteorolog:innen und Klimaforschende verlassen.
In der Gebäudeautomation liefert ein Pyranometer dem Building Management System (BMS) ein Live‑Signal der solaren Einstrahlung für dynamische Jalousiesteuerung, solaradaptive Sollwerte und Daylight‑Harvesting, das den Komfort erhält – überhitzte Zonen und unterbeleuchtete Innenräume werden vermieden –, während Facility‑Teams die Daten nutzen, um Hüllleistungsfähigkeit zu verifizieren und Erwartungen an das lokale Klima anzupassen. In Industrie und Energiewirtschaft normalisiert die Globalstrahlung Performance‑Indizes von PV‑Anlagen, signalisiert Verschmutzung und Verschattung im Betrieb und unterstützt die Planung von Prozessen, die auf „solare Fenster“ angewiesen sind; bei Prüfständen und Umweltkammern wird ein präziser W/m²‑Wert zur Regelgröße, die Experimente reproduzierbar und Diagnosen belastbar macht.
Warum die Schwarz‑Weiß‑Oberfläche wichtig ist
Die Schwarz‑Weiß‑Oberfläche des ANDWT500 verhält sich wie ein zweikanaliger thermischer Komparator – Schwarz absorbiert breitbandig, Weiß reflektiert –, wodurch ein Differenzsignal entsteht, das linear mit der Globalstrahlung korreliert. Diese Architektur ist mechanisch einfach, optisch stabil und elektrisch „sauber“ und wandelt komplexe Himmelsbedingungen in ein robustes analoges Signal für SCADA‑Systeme, PLCs und Datenlogger. Regelmäßige Reinigung, sorgfältige Ausrichtung in der Waage und eine Südausrichtung erhalten den Kosinus‑Gang und stellen sicher, dass die Messwerte innerhalb der Spezifikation bleiben.
Best Practices auf einen Blick
Montieren Sie das Pyranometer horizontal mit ungehinderter Himmelsicht; überprüfen Sie die Nivellierung und nutzen Sie die Ausrichtungsmarkierung, um eine konsistente Geometrie und klare Metadaten zu gewährleisten.
Wählen Sie den Messbereich so, dass Sättigung vermieden wird, ohne die Alltagssensitivität zu verlieren – 1000 für Gebäudeuntersuchungen, 1200 für allgemeine Wetteranwendungen, 1600 für Standorte mit hoher Einstrahlung oder Forschung.
Pflegen Sie eine grundlegende Wartungsroutine: Halten Sie die Kuppel sauber, prüfen Sie regelmäßig die Kabelintegrität und den Nullpunkt‑Drift und zeichnen Sie Daten mit Zeitstempeln und Temperaturkontext auf, um die Nachvollziehbarkeit zu sichern.
Wenn ein Pyranometer Ihre Wetterstation, BMS‑Logik oder Energieanalytik schärfen würde, kann Andivi helfen, den passenden Messbereich, Ausgang und die geeignete Montage für Ihren Standort und Ihren Daten‑Stack zu definieren. Ein kurzes technisches Gespräch verwandelt oft vage Vorstellungen über Sonnenlicht in ein präzises Signal, dem Ihre Systeme vertrauen können.
