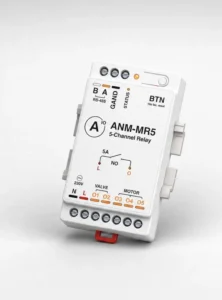

Alledio MR5 ist ein kompaktes 5‑kanaliges DIN‑Hutschienen‑Relaismodul für RS485‑Modbus‑Gebäudeautomationsnetzwerke. Es wurde entwickelt, um Alledio Raumeinheiten und Alledio Raumregler zu erweitern. Es kann aber auch als eigenständiges Modbus‑Relaismodul eingesetzt werden und ermöglicht zuverlässiges Schalten von Ventilatorkonvektoren, Ventilen, Beleuchtungskreisen, Ventilatoren sowie motorisierten Gardinen und Jalousien.
Der 5‑kanalige Modbus Relay Modul wird mit 230 V AC versorgt und stellt fünf Relaisausgänge zur Verfügung (bis zu 5 A pro Rele, wobei der Gesamtstrom über die gemeinsame COM‑Klemme auf 5 A begrenzt ist).
Drei Betriebsmodi vereinfachen die Integration:
- Fan‑Coil‑Modus (3‑stufiger AC‑Ventilator mit drehzahlabhängiger Ventilatorverriegelung + Heiz‑/Kühl‑ON/OFF‑Ventile,
- Standalone‑Relaismodus (fünf frei nutzbare Relais) und
- Gardinen-/Beschattungsmodus (bis zu zwei Antriebe mit sicherer gegenseitiger Verriegelung der Auf‑/Zu‑Befehle).
Die Inbetriebnahme erfolgt direkt am Gerät über LED + Taste zur Voreinstellung der Modbus‑Adresse und für den Werksreset.
Er eignet sich zudem hervorragend für die OEM‑Integration und bietet eine flexible, kompakte Relaisplattform, die sich in HVAC‑Systeme und Raumautomationslösungen von Drittanbietern einbetten lässt.
Anwendunge: gewerbliche Gebäuden
Der Alledio MR5 ist darauf ausgelegt, ein breites Spektrum typischer Gebäudeautomations‑Szenarien in gewerblichen Umgebungen zu unterstützen, in denen ein flexibles Relais‑Management und die Integration über Modbus entscheidend sind.
Hotel‑Gästezimmer‑FCU‑Regelung (Fan Coil Unit) – Ermöglicht eine vollständige HVAC‑Regelung auf Zimmerniveau durch Schalten eines 3‑stufigen Ventilators sowie Heiz‑/Kühlventilen, typischerweise in Kombination mit einem Raumregler und dem Hotel‑BMS für einen energieeffizienten Betrieb.
FCU‑Regelung in Büros und Besprechungsräumen – Bietet eine zuverlässige, zonenbasierte Klimaregelung in Büros und Konferenzräumen, in denen einzelne Räume eine unabhängige Steuerung von Temperatur und Luftvolumenstrom erfordern.
Automatisierung von Gardinen und Jalousien in Hotels und Büros – Steuert bis zu zwei motorisierte Vorhang‑ oder Jalousieantriebe mit sicherer Verriegelung der Fahrtrichtung und unterstützt so Tageslichtlenkung, Blendungsreduzierung und automatisierte Raumszenen.
teuert bis zu zwei motorisierte Vorhang‑ oder Jalousieantriebe mit sicherer Verriegelung der Fohrrichtung und unterstützt so Tageslichtlenkung, Blendungsreduzierung und automatisierte Raumszenen.
Ausgangserweiterung für Raumregler – Fügt über Modbus fünf zusätzliche Relaisausgänge hinzu, wenn Grund‑Controller nicht über ausreichend I/Os verfügen, und reduziert damit die Notwendigkeit größerer oder teurerer Controller.
Beleuchtungs‑ und Hilfslast‑Steuerung – Schaltet mehrere Beleuchtungskreise, Ventilatoren oder andere elektrische Lasten innerhalb von Verteilerschränken und ermöglicht zentrale oder verteilte Steuerungskonzepte in gewerblichen Gebäuden.
Anwendungen: Wohngebäude
In Wohnanwendungen ermöglicht der MR5 eine kompakte und flexible Steuerung von HVAC‑Systemen, Beleuchtung und Komfortfunktionen in Wohnungen, Einfamilienhäusern und Smart‑Home‑Umgebungen.
FCU‑Regelung in Wohnungen – Sorgt für die vollständige Steuerung von Ventilatorkonvektoren im Wohnbereich, einschließlich der Schaltung der Lüfterstufen sowie der Heiz‑/Kühlventile, um in jedem Raum einen konstanten Komfort sicherzustellen.
Relaiserweiterung für Smart‑Home‑Systeme – Erweitert bestehende Smart‑Home‑Zentralen um zusätzliche, über Modbus gesteuerte Ausgänge und ermöglicht so das flexible Schalten von Leuchten, Ventilen oder anderen elektrischen Verbrauchern.
Steuerung motorisierter Gardinen und Jalousien – Automatisiert bis zu zwei Motoren für Gardinen oder Jalousien pro Modul und erlaubt szenenbasierte Steuerungen wie „Morgen“, „Nacht“ oder „Abwesend“.
Zentralisierte Beleuchtungssteuerung – Unterstützt schaltschrankbasierte Beleuchtungskonzepte, bei denen mehrere Stromkreise über ein einziges kompaktes Modul innerhalb des Hausautomationssystems geschaltet werden.
Automatisierung von Hauswirtschafts‑ und Badezimmerbereichen – Steuert Abluftventilatoren, Handtuchheizkörper oder andere kleinere Lasten und ermöglicht eine Automatisierung basierend auf Luftfeuchte, Zeitplänen oder Belegungsmeldungen.
Integration mit Alledio Room Unit und Room Controller
Dieses 5‑kanalige Modbus Relaismodul integriert sich nahtlos mit Alledio Room Controllern (Raumreglern) und Room Units (Raumeinheiten) und erweitert deren Ausgangskapazität, sodass HVAC‑ und Raumautomationsfunktionen über ein einziges Modbus‑Netzwerk dezentral gesteuert werden können
Produktnummer
Product number: ALL-MR5
Versionen des Modbus Relaismoduls
| MR5 – Relaismodul | 5‑kanaliges Modbus Relaismodul (RS485) – 5 Relais, max. 5 A pro Kontakt; max. 5 A pro Relaismodul. |
| MR3 – Relaismodul | 3‑kanaliges Modbus Relaismodul (RS485) – 3 Relais, max. 5 A pro Kontakt; max. 5 A pro Relaismodul. |
Technische Daten für Alledio MR5 – 5‑kanaliges Modbus Relaismodul (RS485)
| Spannungsversorgung | 230 V AC |
| Leistungsaufnahme | ~230 V, 3,5 VA (≈15 mA) |
| Ausgänge | 5 Relais, max. 5 A pro Kontakt; obwohl jeder Relaiskontakt bis 5 A ausgelegt ist, ist der Gesamtstrom über die gemeinsame COM‑Klemme auf max. 5 A begrenzt. |
| Kommunikation | RS485 Modbus |
| LED‑Anzeige | Anzeige des Gerätestatus (Heart Beat), Anzeige der Modbus‑Adresse und Anzeige des Setup‑Modus. |
| Taste | Zur Einstellung der Modbus‑Adresse (Standard 1) und zum Zurücksetzen auf die Werkseinstellungen. |
| Kommunikationskabel | Verdrilltes Aderpaar mit Drain‑Wire und Folienschirm oder gleichwertig. Muss für den RS485‑Standard geeignet sein. |
| Schutzart | IP30 |
| Umgebungsbedingungen | Von -40 °C bis +80 °C, max. 85 % rF, nicht kondensierend |
| Abmessungen | 81 mm × 44 mm × 34 mm (L × B × H) |
| Gewicht | ~100 g |
| Normen | CE, RoHS, WEEE |
| Gehäusematerial | ABS (flammschutzhemmend) |
| Ursprungsland | Slowenien, EU |
| Garantie | 1 Jahr |
Datenblatt ALL‑MR5 – 5‑kanaliges Modbus Relaismodul (RS485)
Alledio by Andivi
SPRECHEN SIE MIT EINEM EXPERTEN
Interessieren Sie sich für unsere Produkte? Suchen Sie nach Optionen oder einem individuellen Angebot? Kontaktieren Sie uns mit Ihrer speziellen Anfrage!
Entdecken Sie weitere Alledio OEM‑Produkte für HVAC‑Hersteller

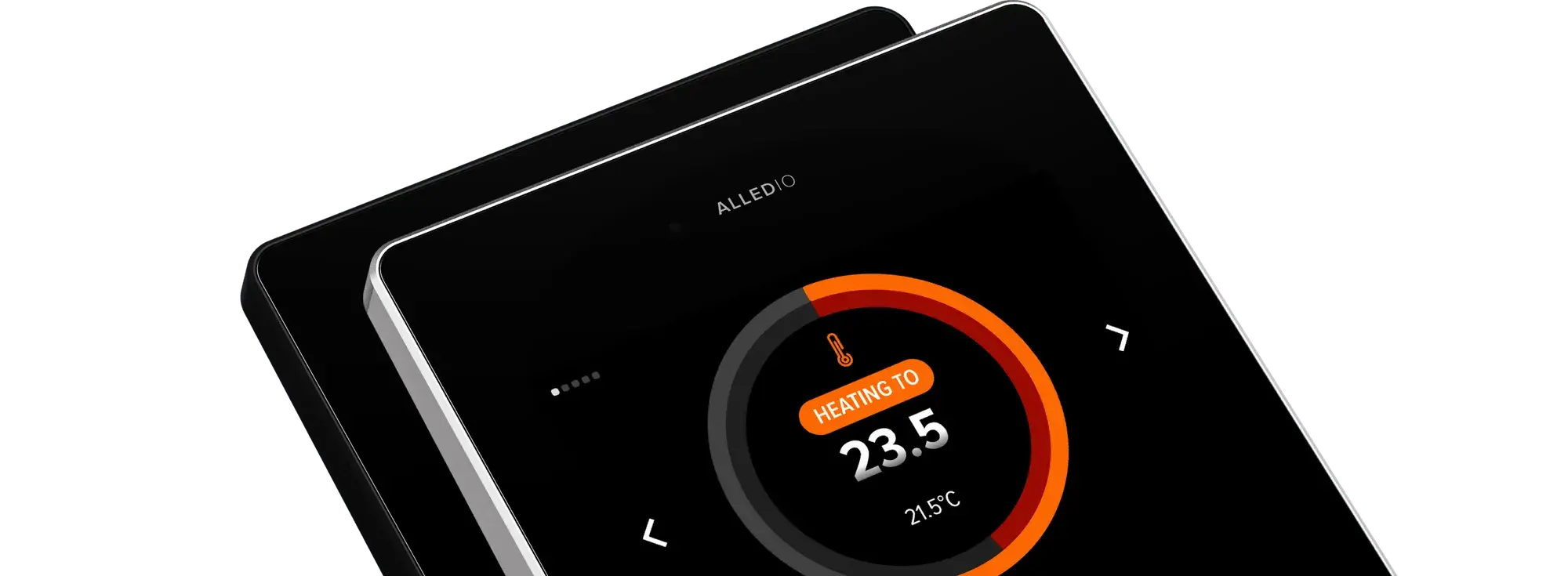

Alledio OEM – Raumbediengerät
