Modbus- und DALI-Sensoren sind für unterschiedliche Aufgaben in der Gebäudeautomation und Lichtsteuerung konzipiert. Modbus ist ein flexibles, universelles Protokoll, das weit verbreitet in der Industrie‑ und Gebäudeautomation eingesetzt wird, während DALI ein spezialisiertes Protokoll ist, das speziell für die digitale Lichtsteuerung entwickelt wurde. Ein klares Verständnis der Unterschiede in Architektur, Datenverarbeitung und typischen Anwendungen ist entscheidend, um die richtigen Andivi‑Sensoren und das passende Systemdesign für Ihr Projekt auszuwählen.
Im Folgenden finden Sie einen Überblick über beide Protokolle, ihre wichtigsten funktionalen Unterschiede, zentrale Vorteile und typische Einsatzbereiche sowie kurze Antworten auf häufig gestellte Fragen.
Überblick über das Modbus‑Protokoll
Modbus ist ein offenes Kommunikationsprotokoll, das in Gebäudeleitsystemen (BMS) und der industriellen Automation weit verbreitet ist und für die Echtzeit‑Überwachung und ‑Steuerung eingesetzt wird. Es verbindet Sensoren, Zähler, I/O‑Module und Regler über einfache Lese‑/Schreiboperationen auf Registern, in denen Werte wie Temperatur, Feuchte, CO₂, Energie und Statusbits gespeichert sind.
Die meisten Andivi‑Geräte nutzen Modbus RTU über RS‑485, einige Systeme setzen zusätzlich Modbus TCP über Ethernet ein und bieten dadurch Flexibilität sowohl für kleinere lokale Netze als auch für große Standorte. Andivi Modbus‑Sensoren sind als Temperatur‑, Feuchte‑, CO₂‑/Luftqualitäts‑ und Differenzdruck‑Varianten erhältlich und können im Innen‑ und Außenbereich, in Kanälen oder auf Oberflächen eingesetzt werden – alle am selben Bus.
Da Modbus so weit verbreitet ist, lassen sich Andivi Modbus‑Sensoren nahezu in jede moderne SPS, SCADA‑ oder BMS‑Lösung ohne Herstellerbindung integrieren und sind damit eine universelle Wahl für die Erfassung von HVAC‑, Energie‑ und Prozessdaten.
Überblick über das DALI‑Protokoll
DALI – Digital Addressable Lighting Interface – ist ein dediziertes Protokoll für die digitale Lichtsteuerung, standardisiert in IEC 62386 und in DALI‑2 weiterentwickelt. Eine DALI‑Linie ist ein zweiadriger, langsamer Bus mit eigener Stromversorgung, der Leuchten, LED‑Treiber, Präsenz‑ und Lichtsensoren sowie wandmontierte Bedieneinheiten in professionellen Beleuchtungssystemen verbindet.
Jedes DALI‑Netzwerk unterstützt einzeln adressierbare Geräte und Gruppen und ermöglicht damit eine präzise Steuerung einzelner Leuchten, Zonen und Szenen mit einfachen Befehlen (z. B. Gruppenhelligkeit setzen, Szene abrufen, Lampenfehler abfragen). Präsenz‑ und Lux‑Sensoren auf dem DALI‑Bus fließen direkt in die Lichtlogik ein und ermöglichen belegungsabhängiges sowie tageslichtabhängiges Dimmen, ohne aufwändige zusätzliche Verdrahtung.
Typischerweise wird DALI als internes Beleuchtungsteilsystem eingesetzt, während die Integration in HVAC, Energiemonitoring oder andere Protokolle (wie Modbus oder BACnet) über Gateways oder Mehrprotokoll‑Controller erfolgt.
Zentrale funktionale Unterschiede
Modbus und DALI nutzen beide digitale Kommunikation, unterscheiden sich aber deutlich in Datenfokus, Architektur und Netzdesign.
- Daten und Zweck
Modbus‑Sensoren liefern numerische Messwerte und Statusinformationen in Registern: Temperatur (°C), Feuchte (%), CO₂ (ppm), Differenzdruck, Energiewerte und digitale Ein‑/Ausgänge. DALI‑Geräte tauschen lichtspezifische Befehle aus, etwa Helligkeitsstufen, Szenen, Gruppensteuerung, Belegungsflags und Lux‑Werte für Konstantlichtregelung.
- Architektur und Kommunikationsmodell
Modbus folgt in der Regel einem Master‑Slave‑ bzw. Client‑Server‑Prinzip: Ein BMS oder eine SPS fragt Andivi Modbus‑Sensoren zyklisch über RS‑485 oder Ethernet ab und liest bzw. schreibt Register. DALI nutzt einen DALI‑Controller und einen Mehrgeräte‑Bus, auf dem Befehle zwischen Controller, Leuchten und Sensoren auf derselben Leitung ausgetauscht werden und mehrere Bedieneinheiten in einem Netzwerk existieren können.
- Verdrahtung und Skalierung
Modbus RTU kann große Entfernungen und viele Geräte auf einem einzelnen RS‑485‑Segment unterstützen, und Modbus TCP skaliert über vorhandene Ethernet‑Infrastrukturen – ideal als gebäudeweites Rückgrat. DALI ist auf eine definierte Anzahl von Geräten und eine maximale Kabellänge pro Linie begrenzt und eignet sich damit für Etagen‑ oder Zonen‑Lichtkreise, nicht jedoch als allgemeines anlagenweites Kommunikationssystem.
In der Praxis wird Modbus gewählt, wenn eine breite, gewerkeübergreifende Automation benötigt wird, während DALI bevorzugt wird, wenn fein abgestufte Lichtsteuerung im Vordergrund steht.
Vorteile der einzelnen Protokolle
Vorteile von Modbus‑Sensoren (Andivi)
- Mehrzweck‑Erfassung auf einem Bus
Andivi Modbus‑Sensoren decken Temperatur, Feuchte, CO₂/Luftqualität und Differenzdruck ab, sodass eine Modbus‑Leitung die meisten wichtigen HVAC‑ und energierelevanten Messpunkte in einem Gebäude erfassen kann. - Einfache Integration in BMS und SPS
Modbus wird von nahezu allen Gebäudecontrollern und SCADA‑Systemen unterstützt, wodurch Andivi Modbus‑Sensoren sich leicht in neue und bestehende Anlagen integrieren lassen – auf Basis eines standardisierten, gut dokumentierten Protokolls. - Flexible Installationsoptionen
Andivi bietet Modbus‑Sensoren für Innenräume, Außenbereiche, Kanäle, Decken‑ und Aufputzmontage sowie Spezialanwendungen wie Strahlungs‑ oder Enthalpiemessung und ermöglicht Planern damit eine einheitliche Kommunikation bei gleichzeitig passender mechanischer Ausführung.
Vorteile von DALI‑Sensoren und ‑Geräten
- Präzise, adressierbare Lichtsteuerung
DALI unterstützt Einzel‑ und Gruppenadressierung mit standardisierten Dimm‑ und Szenenfunktionen und ermöglicht so eine hochwertige, komfortable und energieeffiziente Beleuchtung in Büros, Schulen, Krankenhäusern und im Einzelhandel. - Für Lichtverdrahtung optimiert
Ein einziger zweiadriger DALI‑Bus überträgt sowohl Steuersignale als auch Busversorgung für die Elektronik und reduziert damit die Anzahl separater Steuerleitungen für Taster, Sensoren und Leuchten in einem Beleuchtungskreis. - Standardisiertes Ökosystem
DALI‑2 und verwandte Spezifikationen definieren das Verhalten von Betriebsgeräten und Steuergeräten (einschließlich Sensoren) und verbessern die Interoperabilität zwischen verschiedenen Herstellern im Beleuchtungssystem.
Typische Einsatzbereiche und Anwendungen
Wählen Sie Modbus‑Sensoren, wenn Ihr Projekt auf HVAC, Raumklima und Energiemonitoring ausgerichtet ist. Andivi Modbus‑Sensoren können Raum‑ und Kanaltemperatur, Feuchte, CO₂ und Differenzdruck messen und diese Werte direkt an Lüftungsgeräte (AHUs), Raumregler und das zentrale BMS über einen gemeinsamen RS‑485‑Bus übertragen.
Modbus eignet sich außerdem hervorragend, um HVAC‑Daten mit Energiezählern und industriellen Aggregaten (Kessel, Kältemaschinen, Pumpen, Antriebe) zu kombinieren, sodass SPS oder BMS die Gesamtleistung und den Energieeinsatz über ein einheitliches Protokoll optimieren können.

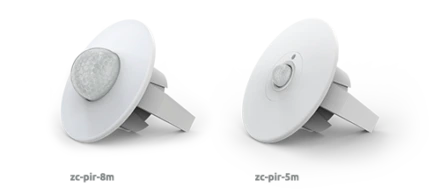

Wählen Sie DALI, wenn der Schwerpunkt auf professioneller, adressierbarer Lichtsteuerung liegt. DALI‑Präsenz‑ und Lichtsensoren arbeiten zusammen mit DALI‑Treibern und Bedieneinheiten und übernehmen belegungsabhängiges Schalten, tageslichtabhängiges Dimmen und Lichtszenen auf Raum‑, Zonen‑ oder Etagenebene.
DALI ist besonders attraktiv bei neuen Beleuchtungsanlagen oder größeren Sanierungen, bei denen ein dedizierter Lichtbus die Steuerung und Inbetriebnahme vereinfacht und dennoch die Integration in übergeordnete Systeme über Gateways ermöglicht (z. B. zur Weitergabe von Belegungsinformationen an ein HVAC‑System mit Modbus).
Häufig gestellte Fragen
Können Modbus und DALI im selben System zusammenarbeiten?
Ja. Modbus wird typischerweise für HVAC, Zähler‑ und Anlagensteuerung eingesetzt, während DALI für die Beleuchtung genutzt wird; beide können parallel betrieben und über einen zentralen Controller oder ein Gateway verbunden werden, das wichtige Daten wie Belegung und Energieverbrauch zwischen den Systemen austauscht.
Gibt es Kostendifferenzen zwischen Modbus‑ und DALI‑Sensoren?
Modbus‑Sensoren, etwa Andivi Modbus‑Temperatur‑ oder CO₂‑Sensoren, sind in der Regel sehr kosteneffizient, wenn viele Messpunkte sich dieselbe RS‑485‑ oder Ethernet‑Infrastruktur teilen. DALI‑Sensoren können in reinen Lichtprojekten wirtschaftlich sein, da sie den DALI‑Bus nutzen, benötigen jedoch DALI‑kompatible Treiber, Spannungsversorgungen und Controller. In gemischten HVAC‑ und Energie‑Anwendungen bietet Modbus oft ein besseres Preis‑Leistungs‑Verhältnis.
Wie beeinflussen Umweltfaktoren die Leistung von Modbus und DALI?
Bei Modbus können lange Leitungen, Störungen und eine schlechte RS‑485‑Abschlussbeschaltung die Kommunikationsqualität beeinträchtigen, daher sind gute Verkabelung, Schirmung und Erdung wichtig. DALI ist für kürzere Beleuchtungskreise optimiert; hier sind korrekte Kabellänge, passende Busstromversorgung und die Einhaltung der zulässigen Geräteanzahl pro Linie die zentralen Voraussetzungen für einen zuverlässigen Betrieb.
Gibt es Kompatibilitätsprobleme mit bestehenden Geräten?
Ja, wenn Geräte nicht korrekt konfiguriert oder implementiert sind. Modbus‑Geräte, einschließlich Andivi Modbus‑Sensoren, müssen im BMS oder in der SPS mit den richtigen Funktionscodes und Registerzuordnungen eingebunden werden, während DALI‑ und DALI‑2‑Geräte dem Standard entsprechen und korrekt in Betrieb genommen werden müssen. Das Studium der Dokumentation und Kommunikationstests bei der Inbetriebnahme helfen, Probleme zu vermeiden.
Welche Sicherheitsmaßnahmen stehen für Modbus und DALI zur Verfügung?
Klassisches Modbus und DALI verfügen nur über begrenzte eingebaute Cybersicherheitsfunktionen, daher wird der Schutz in der Regel auf Netzwerkebene umgesetzt: Segmentierung, sichere Gateways, Firewalls und verschlüsselte Fernzugriffe für IP‑basierte Systemteile. Bei DALI sind physischer Zugriffsschutz und die Absicherung von Gateways zu übergeordneten Netzwerken die wichtigsten praktischen Sicherheitsmaßnahmen.
