3-adrige gegenüber 4-adrigen Temperaturfühlern wirken auf den ersten Blick wie ein kleines Detail – bis Ihre Messwerte anfangen zu driften wie ein Kompass in der Nähe eines Magneten. Bei 3-adrigen gegenüber 4-adrigen Temperaturfühlern geht es bei den zusätzlichen Leitern nicht um Luxus, sondern darum, die Messgenauigkeit zu erhalten, wenn der Leitungswiderstand in der realen Welt versucht, sich in Ihre Daten einzuschleichen.
Warum zusätzliche Leiter überhaupt auftauchen
Technisch betrachtet geht es um den Widerstand der Anschlussleitungen: Das Kupfer im Kabel hat seinen eigenen Widerstand, und die Messelektronik kann diesen Widerstand so „sehen“, als wäre er Teil des Sensorelements – insbesondere bei RTD-Fühlern wie Pt100/Pt1000, bei denen die Temperatur aus dem Widerstand abgeleitet wird. In einer einfachen 2-Leiter-Anordnung misst das Gerät effektiv den RTD plus den Widerstand beider Anschlussleitungen, sodass längere Leitungen und Kabel mit kleinerem Querschnitt direkt zu einem Temperaturfehler führen können. ti+3
In der Praxis entstehen längere Leitungen aus unspektakulären, aber unvermeidbaren Gründen: Der Sensor muss dort sitzen, wo die Temperatur tatsächlich ist (in einem Kanal, Tank, einer Rohrleitung oder Maschine), während der Regler/Transmitter dort montiert wird, wo es für Menschen und Schalttafeln angenehm ist (trocken, zugänglich, sicher). Wenn diese beiden Orte getrennt sind, können Kabellänge, Steckverbinderqualität und sogar die Umgebungsbedingungen entlang des Leitungswegs zusätzliche Fehler verursachen – deshalb werden zusätzliche Leiter als eine Art „Verrechnungssystem“ eingesetzt, um den Widerstand des RTD vom Widerstand der Verdrahtung zu trennen.

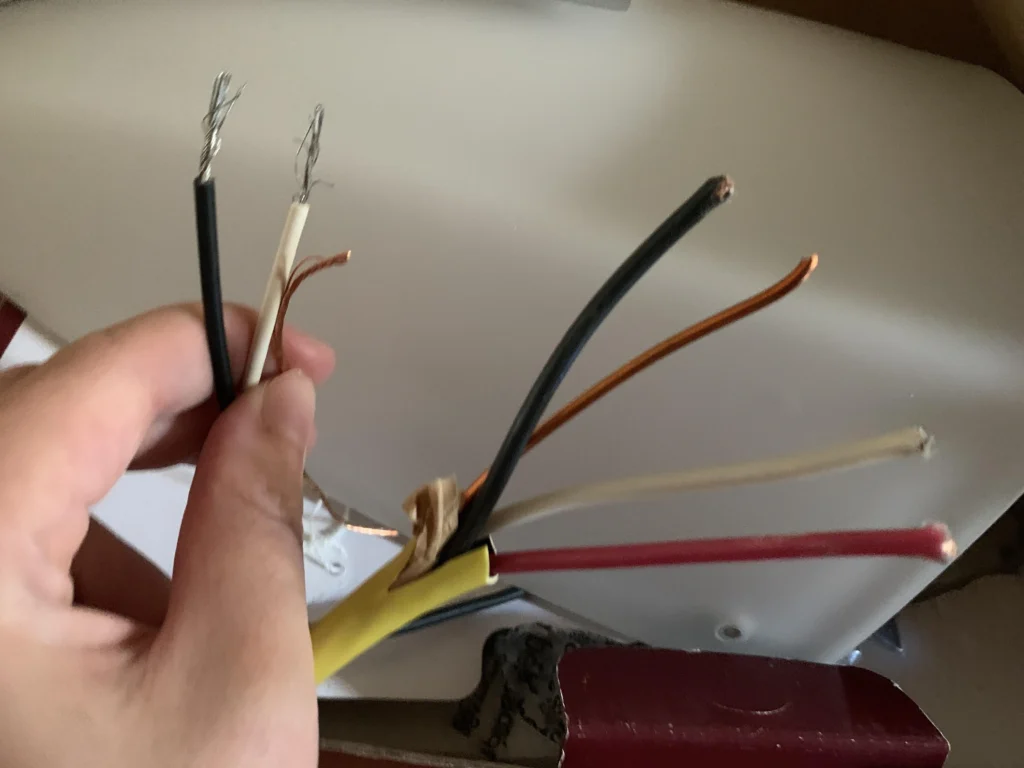

3-adrige gegenüber 4-adrigen Temperaturfühlern: Was sich wirklich ändert
Man kann 3-adrige und 4-adrige Verdrahtung damit vergleichen, eine Person mit Schuhen zu messen. Eine 2-Leiter-Schaltung misst „Person + Schuhe“. Eine 3-Leiter-Schaltung versucht, die Schuhe abzuziehen, indem sie annimmt, dass sie an beiden Füßen gleich sind. Eine 4-Leiter-Schaltung misst Person und Schuhe getrennt, jedes Mal, mit deutlich weniger Annahmen.
3-adrig: das industrielle Arbeitspferd
Ein 3-adriger RTD verwendet einen dritten Leiter, damit die Messschaltung den Leitungswiderstand kompensieren kann – typischerweise unter der Annahme, dass die Leitungen im Widerstand sehr ähnlich sind (gleiche Länge, gleicher Querschnitt, gleiches Material). Diese Konfiguration wird in industriellen Umgebungen weit verbreitet eingesetzt, weil sie die Genauigkeit gegenüber der 2-Leiter-Ausführung verbessert, ohne so viel Verdrahtungskomplexität und Kosten wie eine 4-Leiter-Lösung hinzuzufügen.
Dort, wo 3-adrige Ausführungen ins Stolpern geraten können, liegen die Probleme in den Annahmen: Wenn die Leitungen nicht wirklich gleich sind (unterschiedliche Längen, unterschiedliche Umgebungstemperaturen entlang des Verlaufs, Kontaktkorrosion oder verschiedene Legierungen), ist die Kompensation nicht perfekt. Trotzdem gelten 3-adrige RTDs in vielen industriellen Prozessen als „genau genug“, vor allem wenn sie mit geeigneter Messtechnik und soliden Kabelpraktiken kombiniert werden.
4-adrig: die Option für höchste Präzision
Ein 4-adriger RTD nutzt einen Kelvin-Ansatz – zwei Leiter führen den Erregerstrom, zwei separate Leiter erfassen die Spannung – sodass der Einfluss des Leitungswiderstands weitgehend aus der Messung herausgenommen wird. Anders ausgedrückt: Er ist so ausgelegt, dass der Widerstand der Anschlussleitungen nicht als Temperatur „vortäuschen“ kann, und liefert dort höchste Genauigkeit und Wiederholbarkeit, wo enge Toleranzen entscheidend sind.
4-adrige RTDs werden häufig in hochpräzisen Anwendungen wie Kalibrieraufbauten, Laborumgebungen oder kritischen Prozessen eingesetzt, in denen schon kleine Fehler zählen, und sie sind außerdem eine sehr gute Wahl bei langen Leitungen oder variablen Kabelbedingungen. Der Trade-off ist einfach: mehr Leiter zum Anschließen, mehr Möglichkeiten für Verdrahtungsfehler und etwas höhere Material- und Installationskosten.
Wann man welche Variante wählt – praktische Hinweise
- Wählen Sie 3-adrige RTDs, wenn Sie eine gute Balance aus Genauigkeit und Praktikabilität für typische Industrieumgebungen benötigen und die Kabelkonstruktion und -führung konsistent halten können.
- Wählen Sie 4-adrige RTDs, wenn Sie am „wirklichen“ Sensorwiderstand interessiert sind (nicht an der Verdrahtung), die beste Wiederholbarkeit brauchen oder lange Leitungswege und variable Bedingungen erwarten, bei denen die Annahmen der 3-adrigen Verdrahtung riskanter werden.
Schnelle Vergleichstabelle
| Punkt | 3-adrig | 4-adrig |
|---|---|---|
| Umgang mit Leitungswiderstand | Kompensiert den Leitungswiderstand unter der Annahme, dass die Leitungen gleich sind. | Eliminiert bzw. minimiert den Einfluss des Leitungswiderstands durch separate Messleitungen. |
| Typische Positionierung | Häufige Wahl als „industrieller Standard“. | Wird dort eingesetzt, wo höchste Genauigkeit und Wiederholbarkeit erforderlich sind. |
| Empfindlichkeit gegenüber unterschiedlichen Leitungen | Empfindlicher (Leitungsunterschiede, korrodierte Kontakte, unterschiedliche Bedingungen). | Weniger empfindlich; die Kompensation ist robuster. |
| Verdrahtungskomplexität | Mittel (3 Leiter). | Höher (4 Leiter). |
| Kosten (Kabel + Anschluss) | Geringer als bei 4-adrigen Lösungen. | Höher als bei 3-adrigen aufgrund des zusätzlichen Leiters und des Mehraufwands bei der Verdrahtung. |
Wo ein 2-adriger Fühler völlig ausreicht
Ein 2-adriger Temperaturfühler kann völlig sinnvoll sein, wenn die Kabel kurz sind und die erforderliche Genauigkeit moderat ist – denn der Leitungswiderstand ist klein genug, dass der daraus resultierende Fehler innerhalb akzeptabler Grenzen bleibt. Er wird auch häufig eingesetzt, wenn Systemschlichtheit im Vordergrund steht oder wenn Sensortyp und Elektronik die Empfindlichkeit gegenüber Leitungswiderstand reduzieren (zum Beispiel kann ein RTD mit höherem Widerstand wie Pt1000 in manchen Designs den relativen Einfluss gegenüber Pt100 verringern).
In der Praxis ist ein 2-adriger Fühler gut geeignet für kompakte Maschinen, nahe platzierte Steuerelektronik und Anwendungen, bei denen die Temperatur eher für eine allgemeine Regelung genutzt wird – also „halte es ungefähr in diesem Bereich“ statt „weise nach, dass es genau 73,2 °C waren“.
Andivi und kundenspezifische Fühlervarianten

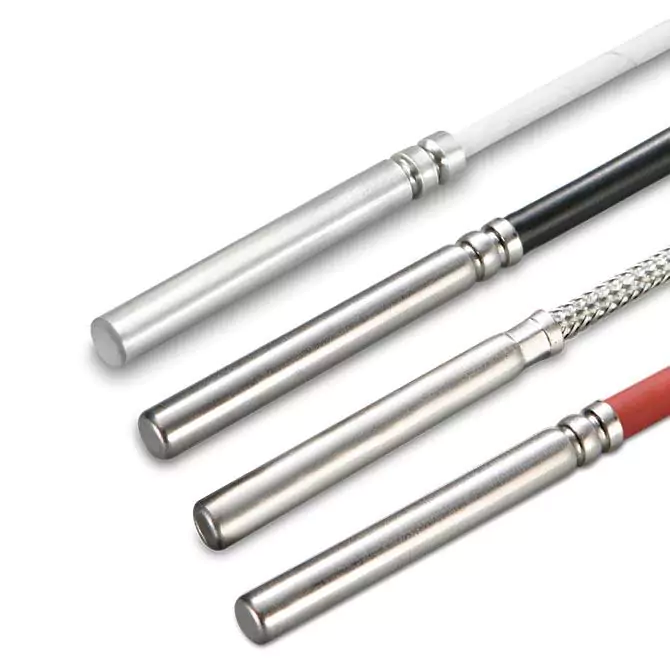

Die Temperaturfühler von Andivi werden als passive Temperatur-Kabelsensoren beschrieben, die zur Messung von Temperaturen in Flüssigkeiten, Gasen und im Inneren von Objekten ausgelegt sind und häufig in HLK-Anwendungen (Heizung, Lüftung, Klima) wie Kesseln, Rohrleitungen, Kanälen, Tanks und Behältern eingesetzt werden. Die gleiche Produktfamilie wird mit Optionen für 2-adrige (Standard) sowie 3-adrige und 4-adrige Kabel angeboten, dazu mit konfigurierbaren Kabellängen je nach Bedarf – ein großer Vorteil, wenn die Installationsrealität nicht zur „Standard“-Kataloglänge passt.
Auf der Andivi-Webseite werden außerdem unterschiedliche Kabelmaterialien hervorgehoben (z. B. PVC, Silikon, Hochtemperatur-Silikon, Glasfaserisolierung) mit verschiedenen zulässigen Temperaturbereichen sowie mehrere Fühlerbauformen wie Einschraubfühler (M6/M8- oder G-Gewinde), Oberflächenfühler und abgewinkelte Ausführungen. Das sind praktische Bausteine, um einen Fühler an mechanische Montage, Temperaturbereich und Umgebung anzupassen. Neben passiven Fühlern gibt es auch Varianten mit 0–10-V-, 4–20-mA– und Modbus-Ausgang, die – je nach eingesetztem Regelsystem – die Integration erheblich vereinfachen können.
Schauen wir uns die Spezifikationen an
Wenn ein Projekt lange Leitungswege, enge Toleranzen, ungewöhnliche Montagesituationen oder raue Umgebungsbedingungen umfasst, ist die Wahl zwischen 3-adrigen und 4-adrigen Temperaturfühlern weniger eine theoretische Frage als ein Thema des Risikomanagements – ähnlich wie die Wahl der Reifen für die Straße, auf der Sie tatsächlich fahren, nicht für die Hochglanz-Autobahn aus der Broschüre. Wenn ein Fühler in Bezug auf Verdrahtung, Kabelmaterial, Fühlergeometrie oder Ausgangssignal angepasst werden muss, ist es hilfreich, den Anwendungsfall und die Randbedingungen frühzeitig zu teilen, damit das Fühlerdesign zum Messziel passt und nicht nur mechanisch in die vorhandene Öffnung „hineinpasst“.
Wenn ein kundenspezifischer Fühler in Aussicht ist: Welchen Sensortyp planen Sie einzusetzen (Pt100, Pt1000, NTC, DS18B20) und wie lang wird die Leitung sein? Wenn Sie sich nicht sicher sind, welche Kombination aus Sensor, Verdrahtung (2‑, 3‑ oder 4‑adrig), Kabelmaterial und Ausgang (passiver Fühler, 0–10 V, 4–20 mA, Modbus) am sinnvollsten ist, kann Ihnen das Team von Andivi bei der Auswahl helfen. Senden Sie uns Ihre wichtigsten Anforderungen (Medium, Temperaturbereich, Kabellänge, Montageart, gewünschtes Signal) und wir entwickeln gemeinsam einen Temperaturfühler, der unter realen Bedingungen präzise arbeitet – nicht nur auf dem Papier.
