Anwendung – Kabeltemperaturfühler Oberflächentemperaturfühler

Temperaturfühler (Andivi ANDKBTF) sind passive Temperatursensoren mit Kabel, die zur Messung der Temperatur verschiedener Flüssigkeiten, Gase, der Innentemperatur von Gegenständen usw. dienen. Temperaturfühler werden häufig zur Messung der Temperatur von Flüssigkeiten in Produkten der Klima-, Heizungs- und Kältetechnik (AHU) eingesetzt – wie z.B. in Kesseln, Zuleitungen, Rohrleitungen, Kanälen, Lagertanks, Vorratsbehältern; aber auch in Produkten und Halbfertigprodukten in der Industrie und Automatisierung.

Mit den entsprechenden Sensorelementen (Thermoelementen) können sie an alle gängigen Steuerungs- und Fernüberwachungssysteme angeschlossen werden.

Neben der passiven Version des Temperaturfühlers sind die Temperaturfühler auch in einer aktiven Version mit 0-10V oder 4-20mA Ausgang und in einer Modbus-Version erhältlich.

Zusätzliche Optionen für den ANDKBTF-Sensor:

2-adriges Kabel (Standard); 2m Länge (Standard),
3-adriges Kabel,
4-adriges Kabel,
weitere Kabellängen je nach Bedarf erhältlich
die vielen Varianten des Temperaturfühlers werden im Folgenden vorgestellt

Temperaturfühlerkabel entsprechend der maximalen Messtemperatur

Artikelnummer: ANDKBTF

Technische Spezifikationen

Höchsttemperaturen je nach Kabelmaterial und Thermoelementausführung im Temperaturfühler – Tabelle unten:

Bild	Material der Kabel	Temp.	Thermoelemente verfügbar
	PVC-Kabel	bis zu 105°C	PT100, PT100 1/3DIN, PT 1000, PT1000 1/3DIN, NI1000, NI1000TK5000, NTC 5k / 10k / 20k / Precon / KTY81-210, NTC 1,8 kOhm, LM235Z, DS18B20
	Silikonkabel	bis zu 180°C	PT100, PT100 1/3DIN, PT 1000, PT1000 1/3DIN, NI1000, NI1000TK5000, NTC 5k / 10k / 20k / Precon / KTY81-210, NTC 1,8 kOhm, LM235Z, DS18B20
	Hochtemperatur-Silikonkabel	bis zu 260°C	PT100, PT100 1/3DIN, PT 1000, PT1000 1/3DIN, NI1000, NI1000TK5000, NTC 5k / 10k / 20k / Precon / KTY81-210, NTC 1,8 kOhm, LM235Z, DS18B20
	Kabel aus Glaswolle	bis zu 400°C	PT100, PT100 1/3DIN, PT 1000, PT1000 1/3DIN, NI1000, NI1000TK5000, NTC 5k / 10k / 20k / Precon / KTY81-210, NTC 1,8 kOhm, LM235Z, DS18B20

Der Temperaturfühler ist bei PVC- und Silikonleitern standardmäßig doppelt gerollt. Die Sonde für Glasseidenleitungen ist sechseckig vernetzt. Hinweis: Der Fühler mit Glaswolle-Anschlusskabel kann nicht mit WPC hergestellt werden.

Varianten von Kabeltemperatursensoren

Übersicht über die verschiedenen Fühlerthermoelemente:

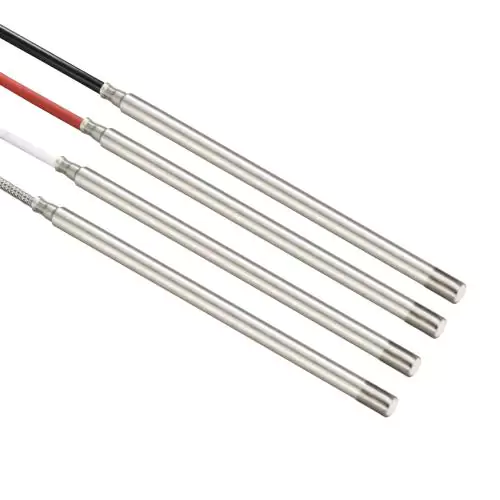

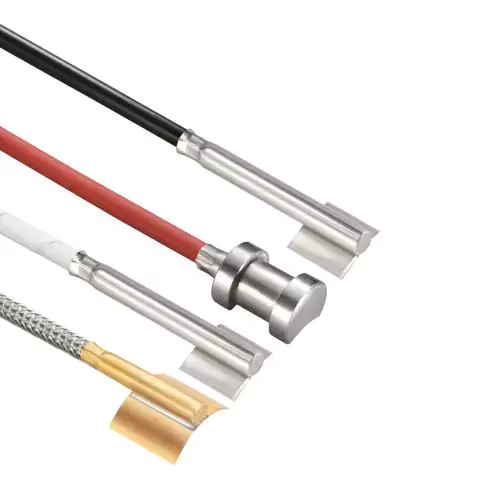

klassische Kabeltemperaturfühler
PT100 / PT1000 / NTC 5k / …

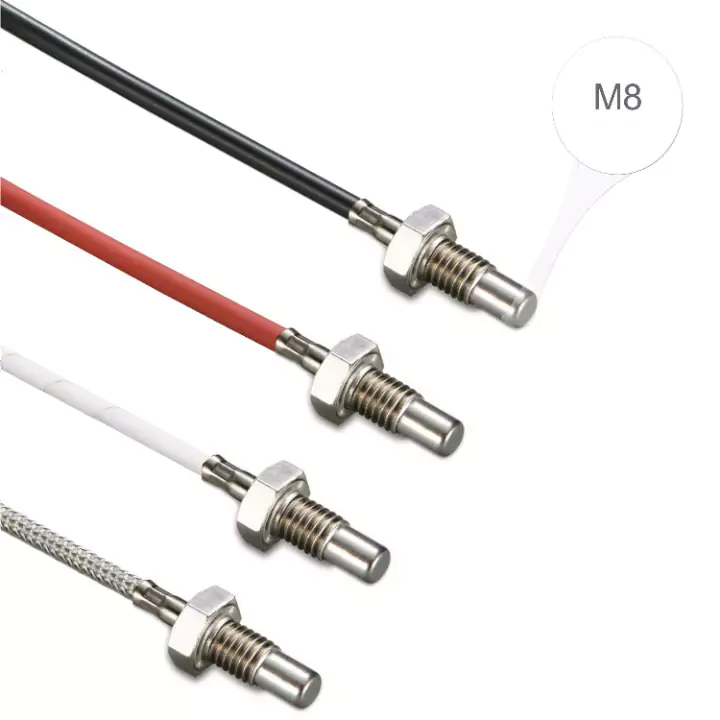

Temperaturfühler mit Gewinde M6 – M8 oder G 1/2” – G1/4”

magnetischer-kontakt-temperaturfuhler-undobtfandobtf

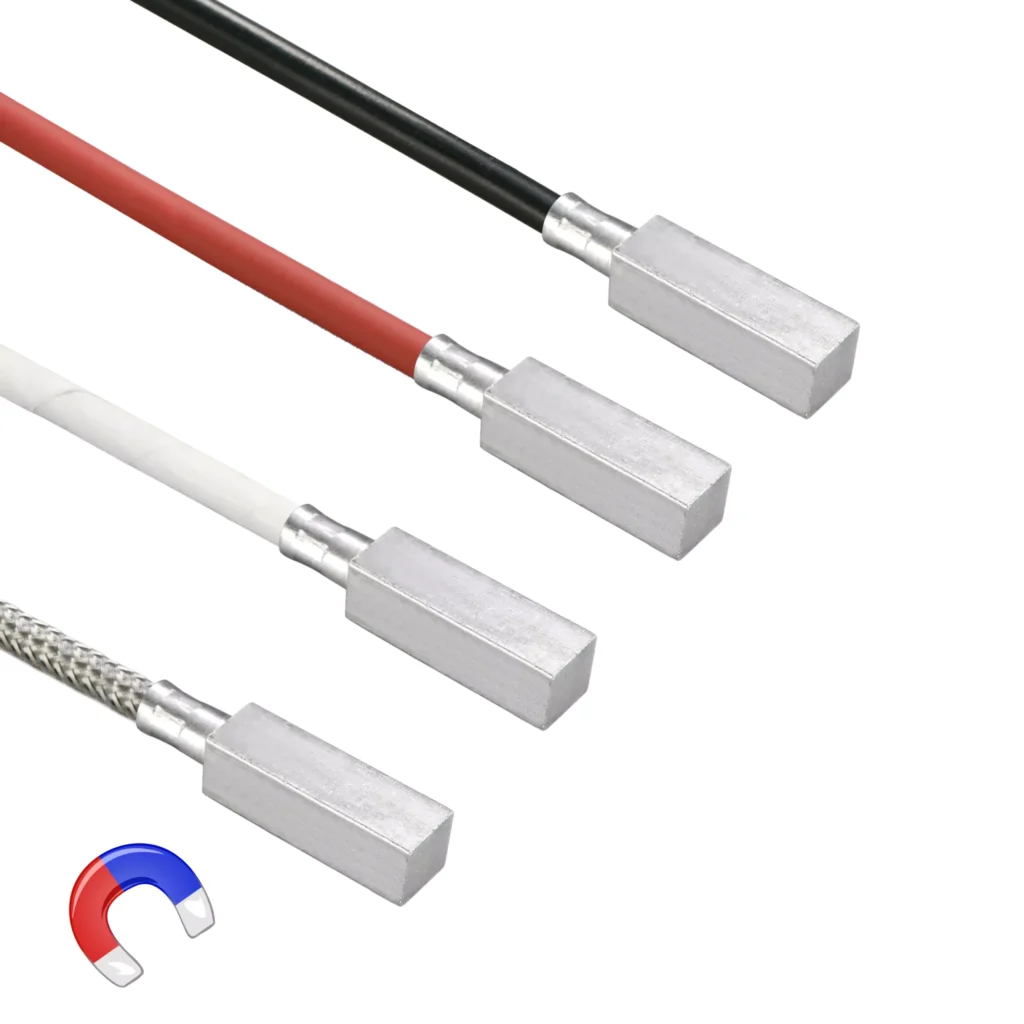

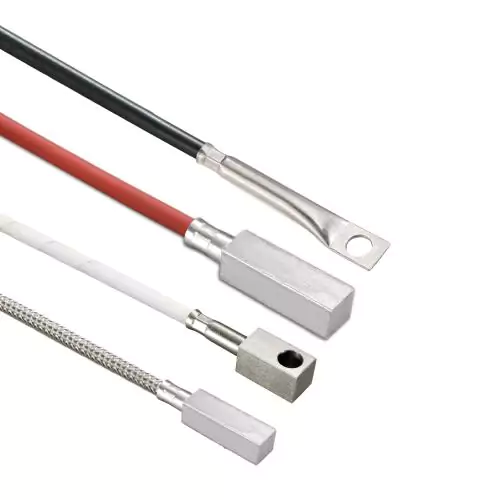

Aufputz-Temperaturfühler mit magnetischem Aluminiumkopf

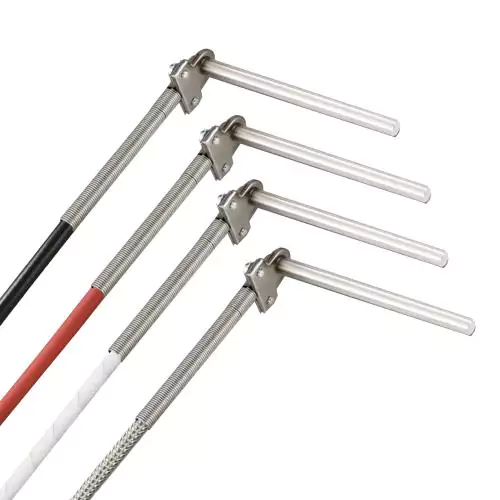

Kabel-Temperaturfuhler-mit-flexiblem-Eckteil

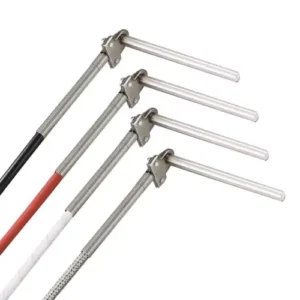

Kabeltemperaturfühler mit flexiblem Winkelstück

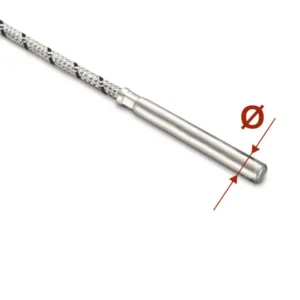

Übersicht über mögliche Dicken oder verschiedene Durchmesser des Temperaturfühlers:

Ø 3 mm

Ø 4 mm

Ø 5 mm

Ø 6 mm (standard)

from Ø 6 mm narrowed to Ø 3 mm

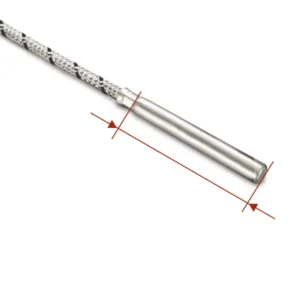

Übersicht der möglichen Längen von Temperatursonden:

30 mm

40 mm

50 mm

60 mm

100 mm

150 mm

200 mm

400 mm

300 mm

500 mm

Übersicht der verfügbaren Thermoelemente:

PT100 Class B

PT100 Class A

PT100 1/3 DIN

PT1000 1/3 DIN

PT1000 1/10 DIN

PT 500

PT2000

NTC 1kOhm

NTC 1.8kOmh

NTC 5kOhm

NTC 10 kOhm

NTC 20 kOhm

NTC 100 kOhm

Ni1000

Ni1000TK50

Ni500

KTY81-110

KTY81-120

KTY81-210

KTY81-122

KTY81-121

Dallas
DS18B20

LM235Z

Hier finden Sie eine Zusammenfassung der Temperaturskalierung basierend auf elektrischer Widerstand.

Übersicht über die verschiedenen Endanschlüsse der Fühlerthermoelemente:

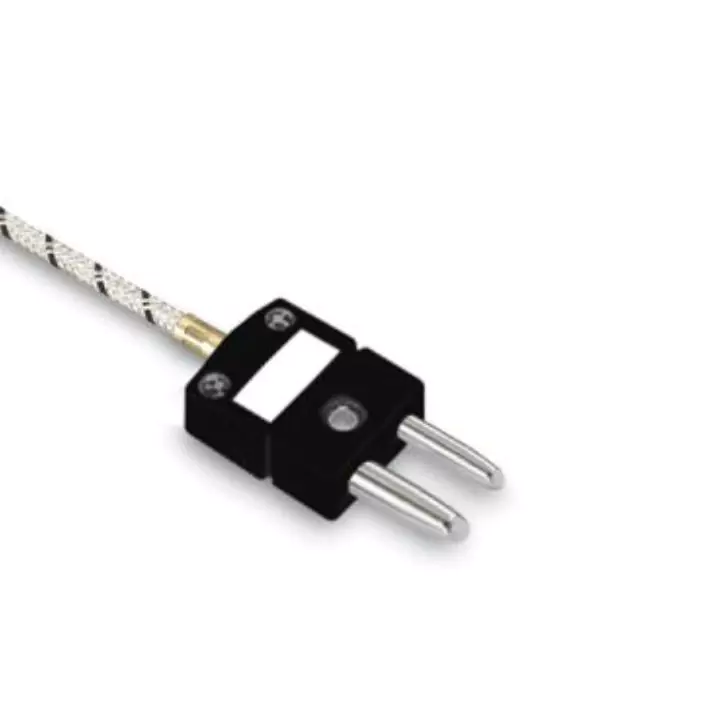

Anschluss am Ende: Standardschalter

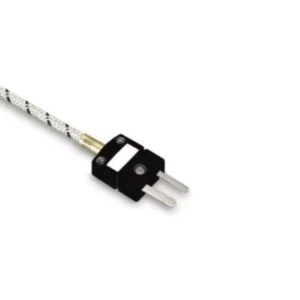

Link am Ende: Miniaturschalter

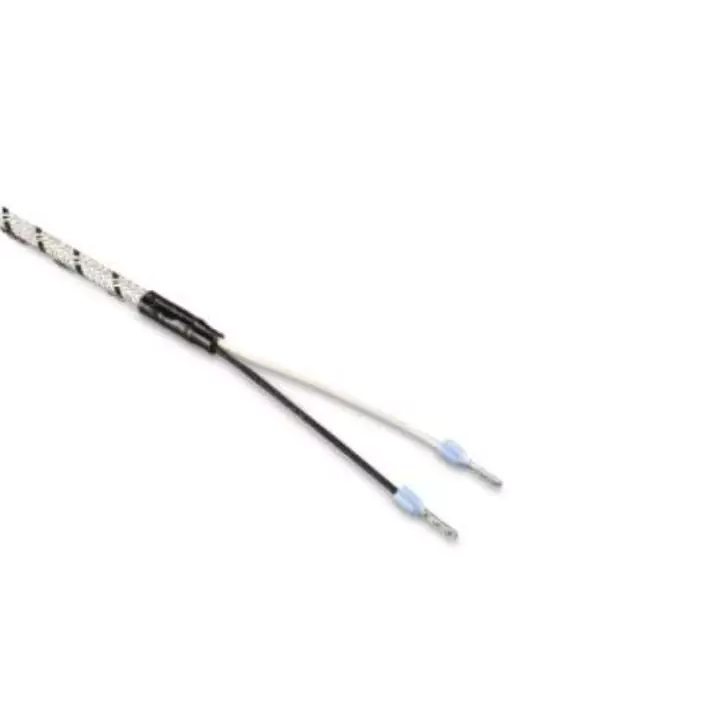

Anschluss am Ende: freie Enden – 50mm Drähte – Klemmen

Übersicht über die verschiedenen Kabeltypen

PVC – bis zu 105°C

silikon – do 180°C

Unverlierbares-Kabel-Hochtemperatur-Silizium

Hochtemperatur-Silikon – bis zu 260°C

Glaswolle – bis zu 400°C

Artikelnummer – Temperaturfühler (Allgemeine Produktfamilie)

Artikelnummer: ANDKBTF

Technische Daten – KBTF-Temperaturfühler

Messbereich Spitze:	Siehe Tabelle oben (105°C / 180 °C / 260 °C / 400 °C)
Thermoelement:
Schaltungsart:	2-Leiter Anschluss (Standard)/ 3-Leiter Anschluss/ 4-Leiter Anschluss
Anschluss:
Hulse:	auf Anfrage erhältlich. Weitere Informationen: Hülsenfrüchte – Schutzhüllen
Anschlussleitung:	2 m (beliebige Länge nach Kundenwunsch – gegen Aufpreis)

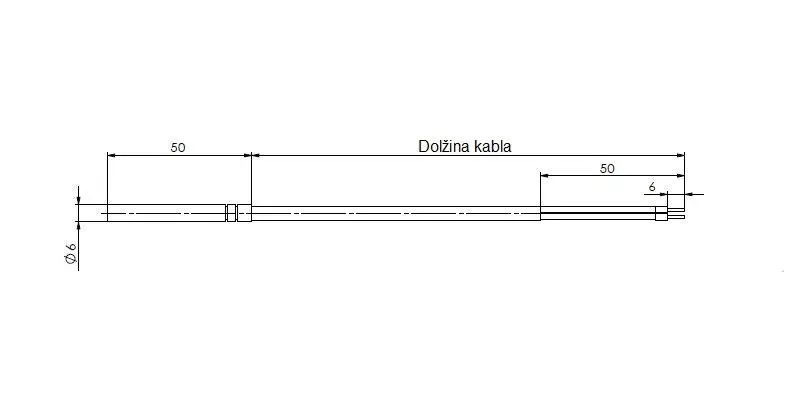

Einbaulänge:	6x50mm
Premer sonde:	Ø 3mm (opcionalno tudi Ø 4mm, Ø 5mm, Ø 6mm …)
Schutzart:	IP65 – Standard für PVC-, Silikon- und HT-Silikonkabel IP54 – für Glaswollekabel IP68 (optional) – wasserdichtes Gummiformteil

Verschiedene Temperaturfühlerausgänge

Andere Versionen:

Aktiver Temperaturfühler ANDKBTF/MU,

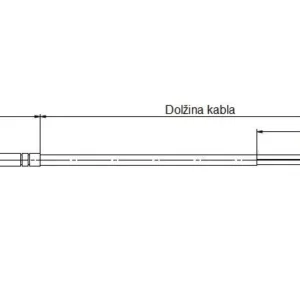

Modbus-Temperaturfühler ANDKBTF/MD.

Technische Daten – ANDKBTF

Varianten des ANDKBTF-Temperaturfühlers

Thermoelement Typ	PVC bis zu 105°C	Silikon bis zu 180°C	Silikon HT bis zu 250°C	Glasfaser bis zu 400°C
PT100	ja	ja	ja	ja
PT100 1/3DIN	ja	ja	ja	ja
PT1000	ja	ja	ja	ja
PT1000 1/3DIN	ja	ja	ja	nein
Ni1000	ja	ja	ja	nein
Ni1000TK5000	ja	ja	ja	nein
NTC 5k, 10k, 20k, Precon, KTY81-210	ja	ja	nein	nein
NTC 1,8kOhm	ja	ja	nein	nein
LM235Z	ja	ja	nein	nein
DS18B20	ja	ja	nein	nein
