Alle sprechen gern über enthalpiebasierte Regelungen, weil sie intelligent und fortschrittlich klingen – und das sind sie auch. Doch hinter jeder guten Enthalpieberechnung in einem AHU steckt ein wesentlich leiserer Held: die Eintrittstemperatur.
Man kann sich die Eintrittstemperatur wie die Eröffnungssequenz eines Films vorstellen. Wenn schon der erste Frame nicht stimmt, gerät die gesamte Geschichte – Registerleistung, Free Cooling, Energieeinsparungen – von Anfang an auf die falsche Spur.
In diesem Beitrag betrachten wir, warum die Eintrittstemperatur so entscheidend ist, wie sie direkt mit der Enthalpie in RLT‑Geräten (AHUs) verknüpft ist und welche Rolle sie in intelligenten Regelstrategien und in der Sensorik spielt.
Was genau ist die Eintrittstemperatur in einem AHU?

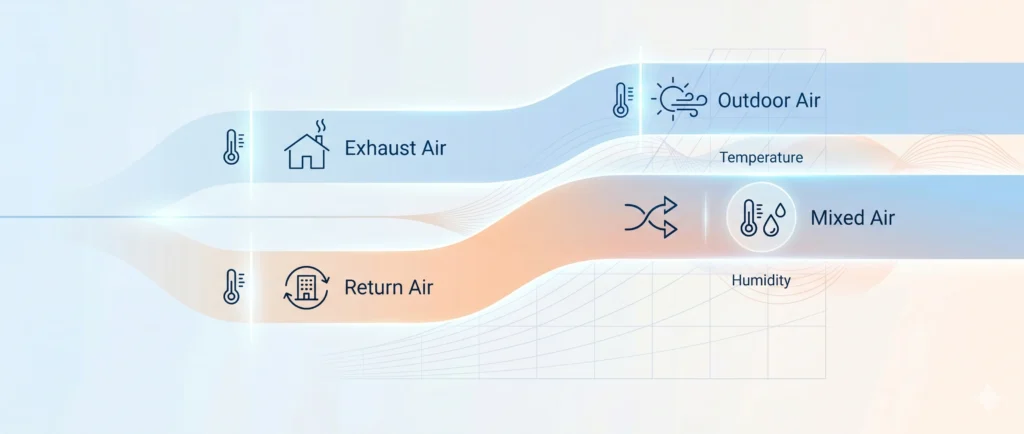

Im Kontext eines AHU (Air Handling Unit – RLT‑Gerät / Raumlufttechnikgerät) bezeichnet die Eintrittstemperatur in der Regel die Temperatur der Luft an einer bestimmten Eintrittsstelle des Geräts:
Außenluft, die in das AHU einströmt,
Rückluft, die in den Mischabschnitt eintritt,
Mischluft, die in das Kühlregister eintritt (häufig coil entering air temperature genannt – Temperatur der Luft am Registereintritt).
Jede dieser Eintrittstemperaturen geht direkt in die Enthalpie des jeweiligen Luftstroms ein, denn Enthalpie ist eine Funktion von:
trockener Lufttemperatur (Dry‑Bulb‑Temperatur),
Feuchtegehalt / relativer Feuchte.
Über Enthalpie in AHUs zu sprechen, ohne die Eintrittstemperatur zu berücksichtigen, ist praktisch unmöglich. Sie ist eine von zwei Schlüssel‑Zutaten im „Rezept“ für die Gesamtenergie der Luft.
Wer zuerst einen breiteren Blick auf das Konzept der Gesamtenergie werfen möchte, findet hier einen guten Einstieg (englisch):
Enthalpieregelung: Wie man einem AHU beibringt, über Gesamtenergie nachzudenken
Eintrittstemperatur als sichtbarer Teil der Enthalpie
In der Praxis sehen Planer, Betreiber und Facility‑Manager die Temperatur oft als »sichtbare« Größe, Enthalpie dagegen als »berechnete« oder »unsichtbare«.
Man kann es sich so vorstellen:
Eintrittstemperatur = der Teil, den das Thermometer anzeigt,
Enthalpie = Eintrittstemperatur + versteckte Feuchteenergie, für die Register und Kältemaschine später aufkommen müssen.
Für Außenluft, Rückluft und Mischluft startet man immer mit der Messung der Eintrittstemperatur und ergänzt dann die Feuchte, um die Enthalpie zu bestimmen:
Wenn das AHU also entscheidet, ob Free Cooling oder mechanische Kühlung eingesetzt wird, vergleicht es im Kern:
Außenluft‑Eintrittstemperatur + Feuchte
mitInnen‑/Rückluft‑Eintrittstemperatur + Feuchte.
Das ist enthalpiebasierte Regelung in verkleideter Form.
Wie sich das konkret im Free Cooling auswirkt, wird in diesem Beitrag detailliert beleuchtet (englisch):
Die Bedeutung der Enthalpie bei der freien Kühlung von Lüftungsgeräten (AHUs)
Warum die Eintrittstemperatur die Bühne für die Registerleistung bereitet
Das Kühlregister – ob mit Kaltwasser oder als DX‑Verdampfer – interessiert sich nicht für die Wetter‑App. Es interessiert sich für den Zustand der Luft, die es tatsächlich sieht: die Eintrittstemperatur und die Feuchte.
Diese Eintrittsbedingungen bestimmen:
wie groß der Enthalpieabfall über dem Register sein muss,
welcher Anteil davon fühlbare Kühlung (Temperaturabsenkung) ist,
welcher Anteil latente Kühlung (Entfeuchtung) darstellt.
Eine höhere Eintrittstemperatur (bei gleichzeitig nennenswertem Feuchtegehalt) bedeutet eine höhere Eintrittsenthalpie – und damit eine höhere Last für Register und Kältemaschine.
Hier sind Eintrittstemperatur und Enthalpie untrennbar verknüpft:
Ist die Eintrittstemperatur der Mischluft zu hoch, kann selbst eine gute Enthalpieführung nichts »wegzaubern« – das Register muss schlicht mehr leisten.
Sind die Eintrittsbedingungen gut geführt (clevere Mischung, korrekt positionierte Klappen, richtige Free‑Cooling‑Entscheidungen), sieht das Register eine niedrigere Eintrittsenthalpie und der Kompressor bekommt „Luft zum Atmen“.
Anders formuliert: Enthalpiebasierte Regelung sorgt dafür, dass die Mischluft, die das Register erreicht, zu diesem Zeitpunkt mit der niedrigstmöglichen sinnvollen Eintrittstemperatur und Feuchte ankommt – ohne den Raumkomfort zu opfern.
Eintrittstemperatur und Free‑Cooling‑Entscheidungen
Viele Economiser‑ bzw. Free‑Cooling‑Strategien starteten historisch mit einer simplen Logik:
„Wenn die Eintrittstemperatur der Außenluft niedriger ist als die Innentemperatur, öffne die Außenluftklappe.“
Das Problem ist in feuchten Klimazonen offensichtlich: kühle, aber feuchte Luft rutscht durch diese einfache Regelung und verwandelt „Free Cooling“ in eine entfeuchtungsintensive Registerbelastung.
Moderne Strategien entwickeln dies weiter:
Die Eintrittstemperatur dient als erste Plausibilitätsprüfung (Sanity‑Check).
Enthalpie (Eintrittstemperatur + Feuchte) übernimmt die Rolle des eigentlichen Entscheidungsträgers.
Die AHU‑Logik klingt dann eher so:
„Ist die Eintrittstemperatur der Außenluft niedriger als die Innentemperatur?“
„Und vor allem: ist die Enthalpie der Außenluft tatsächlich niedriger als die der Rückluft?“
Dieser kombinierte Ansatz vereint die Stärken beider Welten:
Temperatur als intuitive, leicht kommunizierbare Schwelle,
Enthalpie als präzises Kriterium für energiebasierte Entscheidungen.
Wie dieses Zusammenspiel mit Kühlung und Abwärmenutzung in RLT‑Geräten funktioniert, zeigt folgender Beitrag in einem praktischen Kontext (englisch):
Effiziente Kühlung und Handhabung von Abwärme in RLT-Geräten und die Bedeutung der Enthalpie.
Kurzvergleich: Eintrittstemperatur vs. Enthalpie in AHU‑Entscheidungen
Um die Rolle der Eintrittstemperatur klarer zu machen, hilft eine kompakte Gegenüberstellung:
Rolle von Eintrittstemperatur und Enthalpie in AHU‑Regelstrategien
Die Quintessenz: Die Eintrittstemperatur ist die Vordertür, Enthalpie ist die ausführliche Hausinspektion. Für eine ernsthafte Optimierung von AHUs braucht man beides.
Eintrittstemperatur, Sensorik und intelligente Geräte
Da die Eintrittstemperatur einer der primären Eingänge in die Enthalpieberechnung ist, kommt es auf eine durchdachte Sensorstrategie an.
Typischerweise werden Temperatur und Feuchte (und damit die Eintrittsenthalpie) gemessen an:
der Außenlufteintrittsöffnung,
der Rücklufteintrittsöffnung,
der Mischluft (vor dem Kühlregister).
Diese Messwerte speisen die Enthalpieberechnung im Regler, im Gebäudeleitsystem (BMS – Building Management System) oder direkt in der Sensor‑Firmware.
Hier spielen Multisensor‑Geräte ihre Stärken aus: Sie können Temperatur und Feuchte erfassen und die Enthalpie genau an den Eintrittspunkten berechnen, an denen die Regelentscheidungen getroffen werden.
Für OEMs oder Integratoren, die enthalpiefähige Signale (für AHUs, Dachzentralen oder kundenspezifische Luftaufbereitungsgeräte) benötigen, ist eine modulare Sensorplattform genau der Baustein, der das Design vereinfacht:
Multi-Sensor OEM Platform with BACnet / Modbus (including Enthalpy)
Wer lieber einen einsatzfertigen, feldtauglichen Sensor mit Fokus auf Enthalpie via Modbus (Modbus‑Protokoll) einsetzt, findet hier eine praxisnahe Option, um Eintrittsbedingungen als Gesamtenergie zu erfassen:
Modbus Enthalpy Sensor
Warum die Eintrittstemperatur ihr eigenes Rampenlicht verdient
Warum also ein eigener Artikel über Eintrittstemperatur, wo doch Enthalpie als Hauptdarstellerin gilt?
Weil in realen Projekten:
die Eintrittstemperatur die erste Größe ist, auf die alle schauen,
sie das Verständnis dafür verankert, welchen Bedingungen sich das AHU gerade stellen muss,
sie die Basis nahezu aller klassischen Strategien bildet – und damit die natürliche Brücke hin zur Enthalpieregelung.
Wenn man Teams oder Kunden das Thema Enthalpie erklärt, ist der Einstieg über die Eintrittstemperatur oft der einfachste Weg:
„Wir überwachen bereits die Eintrittstemperatur. Jetzt ergänzen wir die Feuchte und machen daraus eine ehrlichere Energiekennzahl – die Enthalpie –, damit das AHU die für die Behandlung günstigste Luft auswählen kann.“
Von dort ist es nur ein kleiner konzeptioneller Schritt hin zu einem umfassenden Total‑Energy‑Ansatz, wie er in folgendem Beitrag beschrieben ist:
Enthalpieregelung: Wie man einem AHU beibringt, über Gesamtenergie nachzudenken
Eintrittstemperatur als Hebel für intelligentere Projekte
Ganz gleich, ob
bestehende AHUs und Economiser‑Funktionen modernisiert werden,
neue AHUs von Anfang an mit enthalpiebasierter Regelung geplant werden,
oder HLK‑fokussierte IoT‑/IIoT‑Hardware und ‑Software entwickelt werden:
Die Eintrittstemperatur ist weit mehr als nur eine Zahl in einem Trendlog. Sie ist Ankerpunkt jeder Enthalpieberechnung und jeder energiebezogenen Entscheidung, die das AHU trifft.
Dementsprechend sollte sie auch behandelt werden:
Eintrittssensoren gezielt dort platzieren, wo tatsächlich die relevanten Eintrittsbedingungen erfasst werden,
Temperatur in der Logik konsequent mit Feuchte und Enthalpie verknüpfen,
Eintrittstemperatur als „sichtbare“ Kennzahl zur Erklärung von Entscheidungen nutzen, Enthalpie dagegen als intelligente Kennzahl, die diese Entscheidungen im Hintergrund steuert.
